Stanowisko pomiarowe
Dynamometr Crosby do mierzenia siły uciągu na placu Korbanek
Do pomiaru używamy mocny dynamometr marki Crosby model mierzący siłę uciągu do 55 TON z dokładnością 0,3%. Wyniki pomiarów siły uciągu wszystkich ciągników podajemy w tonach.
Na youtube jest trochę filmów gdzie pokazywane są próby pomiaru siły uciągu, niektóre w polu a niektóre na betonie.
Postanowiliśmy nasze stanowisko pomiaru zrobić na kostce brukowej, dzięki czemu każdy testowany ciągnik będzie doświadczać w tych samych warunkach takich sił działających na nasz dynamometr. Da to możliwość porównywania ciągników między sobą zawsze w tych samych zbliżonych warunkach. Na polu przeprowadzenie takiego testu zawsze będzie miało zmienne czynniki. Miękka gleba czy zakopywanie się opon nie da możliwości powtarzalności testu.
Dlatego wolimy robić ten test na utwardzonej powierzchni, bo będziecie mogli rzetelnie porównać testowane ciągniki – taki polski test DLG.
Do testu uciągu wykorzystamy belkę holowniczą zamocowaną na dolnym zaczepie równolegle do podłoża. Robimy to dla bezpieczeństwa, bo na górnym zaczepie maszyny mają tendencje do podnoszenia przodu.
Ciśnienie w oponach ustawiliśmy na 1,6 BAR dla ciągników na oponach radialnych a 1,1 BAR dla ciągników na oponach diagonalnych.
Opony diagonalne mają trochę gorszą powierzchnię styku z podłożem, szczególnie gdy są mocno napompowane.
Zmniejszenie ciśnienia trochę poprawia ich parametry przyczepności i pozwoli wyrównać porównanie z oponami radialnymi.
Dbamy także by stanowisko pomiaru zawsze było wyczyszczone z zanieczyszczeń. Dzięki temu, każda kolejna maszyna ma powtarzalne warunki.
Do pomiaru ciśnienia używamy manometru do opon do kupienia na naszym sklepie internetowym – https://sklep.korbanek.pl/kategorie/polecane-produkty/
Obroty silnika ustawimy na ok. 1800 na minutę. Temperatura podczas testu wynosi 12 st. C

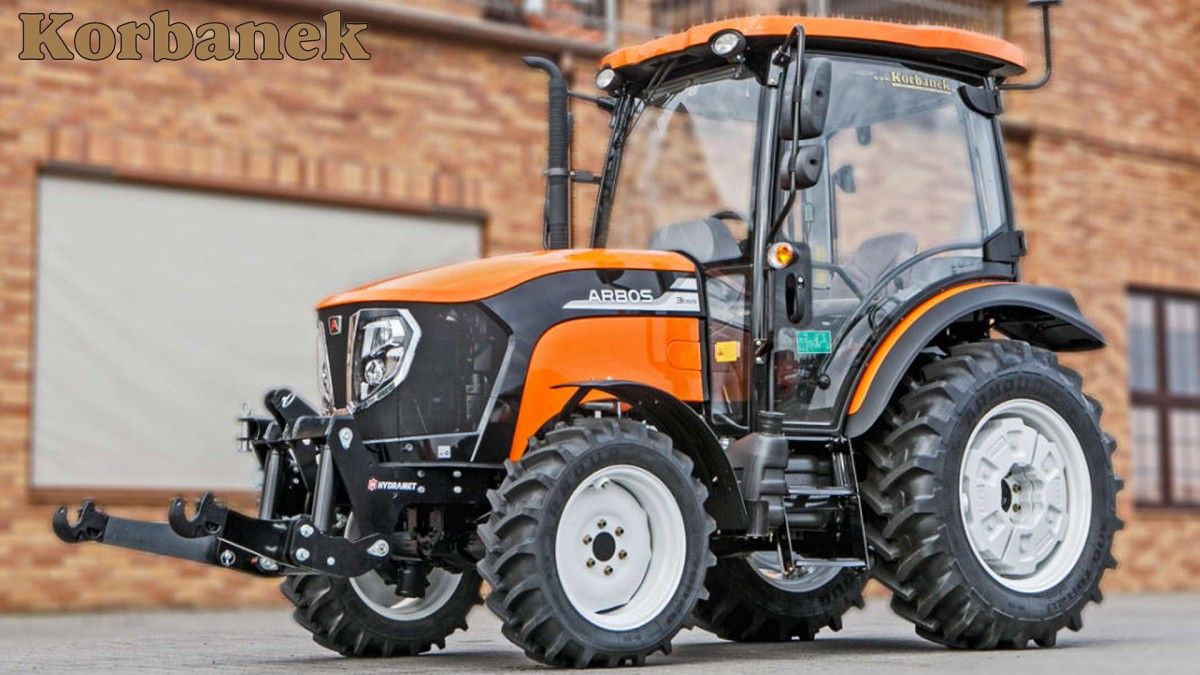

Różne serie ciągników Arbos, które można kupić w firmie Korbanek
wyniki testów
Teraz możemy przejść do testu siły uciągu.

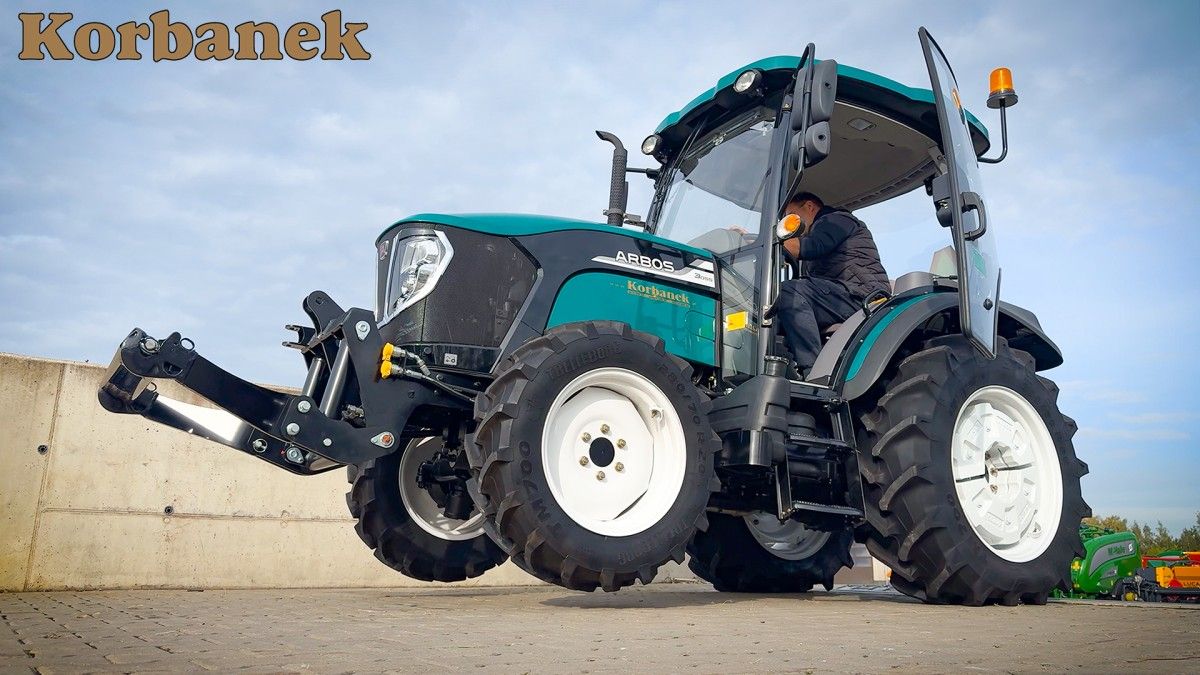

test siły uciągu 2x4 na dolnym zaczepie
Zapinamy 1 bieg na tzw. żółwiu, co w ciągniku ARBOS 3055 daje ok. 2 km/h mierzone wg GPS.
Pomiar przy pierwszych dwóch pełnych obrotach koła wyniósł średnio 1,6 tony.
Zastanawiasz się co się stanie jak zwiększymy prędkość na 3,7 km/h czyli 3-ci bieg? Zobacz, jaki ma wpływ prędkość na siłę uciągu.
Zwiększenie prędkości - zmniejsza siłę uciągu podczas poślizgu!
test siły uciągu 4x4 na dolnym zaczepie
Zapinamy 1 bieg na tzw. żółwiu co w ciągniku ARBOS daje ok. 2 km/h mierzone wg GPS
Pomiar przy pierwszych dwóch pełnych obrotach koła wyniósł średnio 2,4 tony.
Test siły udźwigu przedniego TUZ-a
Na Arbosie zamontowaliśmy przedni Tuz marki Hydramet.
Nasz dynanometr wskazał wartość 1,6 tony.
Przedni tuz przydaje się do zamontowania obciążników, gdy używamy cięższego osprzętu z tyłu, by maszyna pracowała efektywniej, można zamontować kosiarkę, zamiatarkę, wały doprawiające lub inne osprzęty dodatkowe.
test tylnego Tuza
To on jest najważniejszy dla ciągnika, na nim zawiesza się najważniejsze narzędzia jak maszyny uprawowe, maszyny pielęgnacyjne czy siewniki – ile udźwignie?
Przekonajmy się.
Tylny TUZ w ciągniku ARBOS wg wskazań dynamometru udźwignie 3,6 tony.
test - ile waży Arbos 3055?
Użyjemy do tego wagi mającej 35 ton obciążenia maksymalnego. Terminal wagowy to dobrej jakości australijski miernik Rinstrum o działce odczytowej co 10 kg.
Waga wskazała 3280 kg.
Test - promień skrętu
Na placu wykonaliśmy koło na maksymalnym skręcie i zmierzyliśmy jego średnicę.
Średnica koła, jaką zrobił Arbos 3055 wynosi 10,70 m więc promień skrętu w tym ciągniku to 5,35m.
test - prędkości
Ciągnik jechał pod lekką górkę jak w każdym poprzednim teście, na fajnym kawałku asfaltu w Tarnowie Podgórnym.
Osiągnął max prędkość 34 km/h.
Podsumowanie

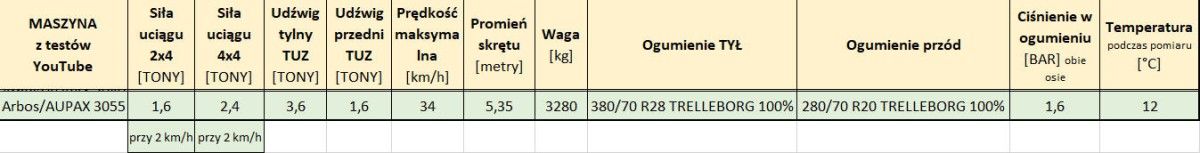

Zbiorcza tabela, zawierająca wszystkie wyniki testowanego ciągnika Arbos 3055
Czy uzyskane wyniki zadziwiły Was? A może spodziewaliście się podobnych danych? Jakie ciągniki mamy dla Was przetestować? Może pora dokonać wymiany swojego starego ciągnika na nowy Arbosa 3055 z 7 letnią gwarancją i ładowaczem za pół ceny?
A może to Ty chciałbyś przetestować siłę uciągu swojego ciągnika na naszym stanowisku pomiarowym? Jeżeli tak – to prosimy, zostaw swoje dane w formularzu kontaktowym pod artykułem.
