Montaż w kabinie: Ergonomia i bezpieczeństwo operatora
Proces instalacji wewnątrz ciągnika wymagał pogodzenia wygody obsługi z bezpieczeństwem mechanicznym. Początkowy pomysł montażu monitora na rurce przy drzwiach został odrzucony po przywołaniu doświadczeń z przeszłości, gdy silny wiatr wyrwał nieopatrznie otwarte drzwi ciągnika.
Ostateczne rozwiązanie montażowe:
1. Stabilna podstawa: Wykorzystano solidny kątownik/wspornik wewnątrz kabiny, do którego monitor przykręcono dwiema śrubami.
2. Optymalizacja pola widzenia: Monitor ustawiono tak, aby znajdował się w zasięgu ręki, ale nie zasłaniał widoku na przednie koło (linia kominka), co jest kluczowe dla kontroli pracy narzędzi.
3. Regulacja: Zastosowanie ruchomego uchwytu pozwala na odsunięcie monitora, gdy system nie jest używany, co zwiększa przestrzeń w kabinie.
Wyzwania mechaniczne: Serce układu – silnik kierownicy
Najbardziej krytycznym i pracochłonnym etapem prac mechanicznych był demontaż oryginalnej kierownicy. W ciągnikach Zetor (podobnie jak w wielu modelach Ursusa) kierownica osadzona jest na stożku i wielowpuście, co sprawia, że po latach pracy jest ona niemal „zespawana” z osią. Ze względu na brak miejsca na standardowe ściągacze do łożysk, konieczne było użycie siły mechanicznej i młotka gumowego.
Po demontażu przystąpiono do instalacji napędu elektrycznego:
• Adapter typu F: Do Zetora dopasowano przejściówkę oznaczoną literą F, która idealnie pasuje do specyficznego wielowpustu tej marki.
• Mocowanie silnika: Silnik dokręca się od spodu czterema śrubami imbusowymi (dołączonymi do zestawu), dbając o idealne wycentrowanie.
• Zblokowanie konstrukcji: Kluczowym elementem jest montaż specjalnego wzmocnienia, które unieruchamia obudowę silnika względem kolumny kierowniczej, co eliminuje drgania i zapewnia precyzję ruchów.

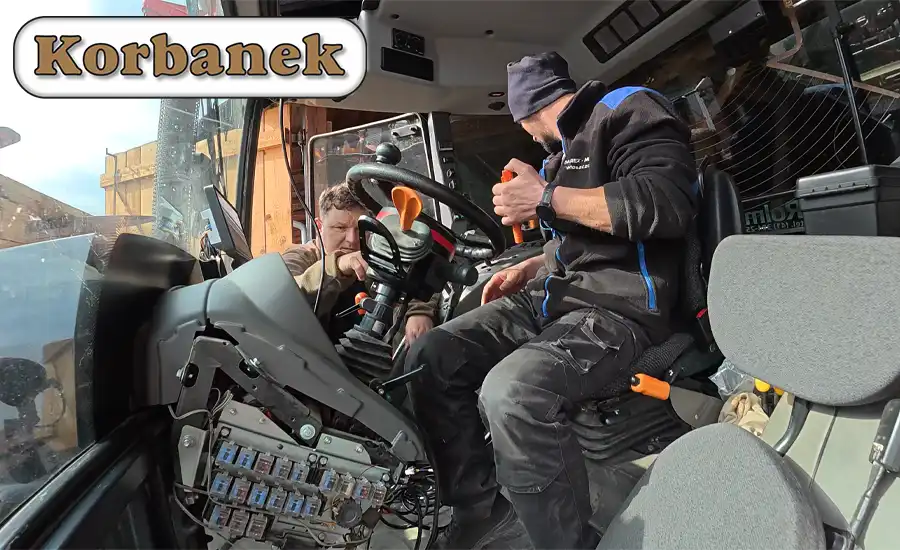

Montaż silnika kierownicy
System czujników: Podwójne IMU dla maksymalnej precyzji
AllyNav AF303 w wersji Deluxe wykorzystuje technologię dwóch jednostek IMU (żyroskopów) – jednej wbudowanej w antenę dachową, a drugiej w czujnik skrętu kół. To rozwiązanie pozwala systemowi na błyskawiczną reakcję na nierówności terenu.
Zasady montażu czujnika skrętu:
• Stan mechaniczny: System wymaga sprawnego układu kierowniczego. Wszelkie luzy na zwrotnicach będą powodować wysyłanie błędnych sygnałów „lewo-prawo”, co uniemożliwi płynną jazdę.
• Orientacja wtyczki: Musi być ona zawsze skierowana do środka ciągnika. Przy skręcie kół o 30 stopni kabel ulega naturalnemu wygięciu; odwrotny montaż naraziłby go na skręcenie pod kątem 90 stopni i szybkie przełamanie wiązki.
Architektura okablowania
System cechuje się przejrzystością instalacji elektrycznej. Wszystkie przewody w głównej wiązce są czytelnie opisane:
• Power / Power Supply: Bezpośrednie podłączenie do akumulatora.
• Switch: Połączenie z włącznikiem systemowym.
• RS232 i CAN: Komunikacja z anteną GNSS.
• Wtyczka silnika: Zasilanie i sterowanie jednostką wykonawczą na kierownicy.

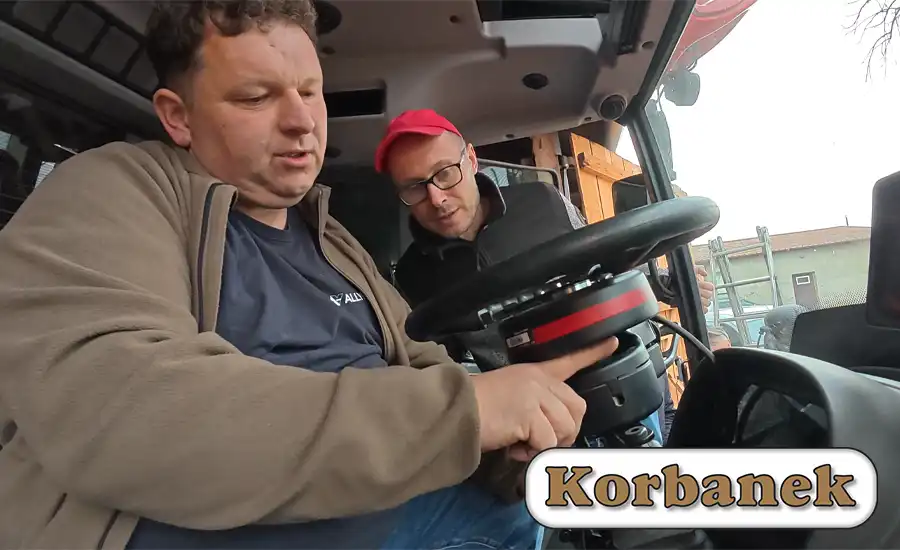

Montaż silnika nawigacji
Konfiguracja i „Parametr D” – klucz do stabilności
Po montażu niezbędne jest wprowadzenie fizycznych wymiarów maszyny do pamięci monitora. Należy dokładnie zmierzyć wysokość anteny, rozstaw osi oraz rozstaw kół. Najważniejszym wskaźnikiem jest jednak Parametr D, czyli odległość anteny od przedniej osi. Błędne wpisanie tej wartości (np. ustawienie „0”) sprawi, że ciągnik będzie nieustannie myszkował po polu, wykonując nerwowe ruchy kierownicą.
Zaawansowane ustawienia oprogramowania:
• Ręczna dezaktywacja (Czułość): Określa opór kierownicy, przy którym automat się wyłącza. Zalecane ustawienie to 1 lub 2. Wartość 0 jest zbyt czuła i może rozłączać system na grudach ziemi, natomiast 10 uniemożliwia ręczną interwencję operatora.
• Przełożenie skrętu: Aby uniknąć zbyt gwałtownych ruchów kół, parametr ten powinien mieścić się w przedziale 180-240.
• Kalibracja ręczna: Wykonywana poprzez sekwencję pełnych skrętów kół w lewo i prawo (lewa 1, prawa, lewa 2), aż system potwierdzi operację zielonym polem.
Tryby pracy polowej
Nawigacja pozwala na pracę w kilku zaawansowanych trybach, dostosowanych do topografii pola:
• Linia AB: Klasyczne prowadzenie równoległe między dwoma punktami.
• Linie krzywe: Idealne do pracy wzdłuż nieregularnych granic działek.
• Tryb Pętli (Perimeter): Umożliwia wyznaczenie granic pola w czterech punktach (A, B, C, D), co aktywuje funkcję automatycznego zawracania na końcach działki.
• Wygładzanie krzywej: Operator może wybrać poziom (wysoki, średni, niski), decydując o tym, jak ściśle system ma odwzorowywać ślad.

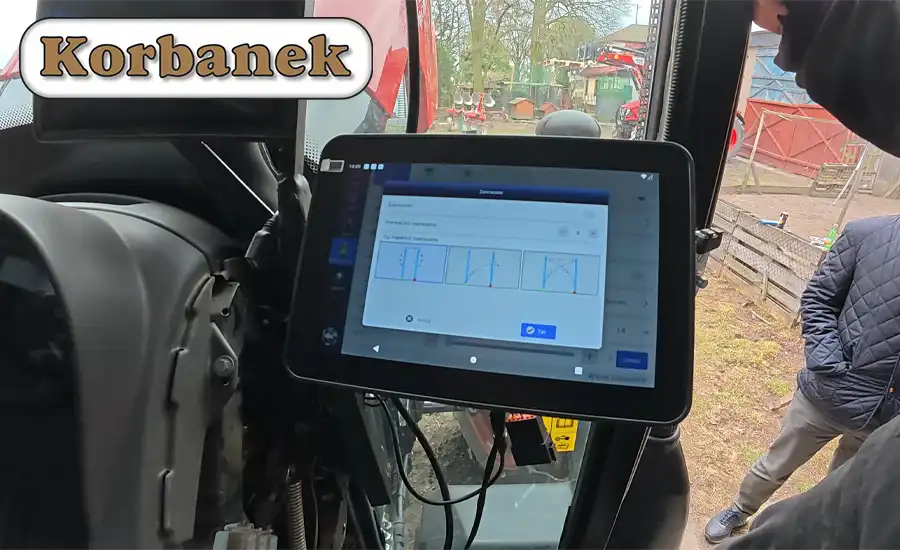

Tablet od systemu nawigacji AllyNav
Kontekst ekonomiczny: Rolnictwo precyzyjne jako strategia przetrwania
Decyzja o inwestycji w AllyNav AF303 zapadła w momencie krytycznym dla polskiego rolnictwa. Pan Jacek, prowadząc ewidencję od 30 lat, zauważa drastyczne zachwianie relacji cenowych: dzisiejsze ceny pszenicy (700 zł) i jęczmienia (660 zł) są zbliżone do tych sprzed trzech dekad, podczas gdy cena paliwa wzrosła z 1,50 zł do ponad 8 zł za litr.
W obliczu zagrożeń płynących z otwarcia rynku na produkty z Ukrainy czy porozumienia Mercosur, precyzyjne prowadzenie staje się niezbędne. Pozwala ono na:
• Realną oszczędność paliwa poprzez eliminację nakładek.
• Precyzyjne dawkowanie nawozów i oprysków.
• Możliwość pracy nocą i w trudnych warunkach pogodowych z tą samą dokładnością.
System AllyNav
System AllyNav pomaga oszczędzać paliwo przede wszystkim poprzez zwiększenie precyzji prowadzenia maszyny, co bezpośrednio przekłada się na efektywność pracy w polu.
Oto główne sposoby, w jakie system wpływa na redukcję zużycia paliwa według źródeł:
• Minimalizacja odchyleń od toru jazdy: Kluczowym elementem jest poprawna kalibracja tzw. parametru D (odległość anteny od przedniej osi). Gdy jest on ustawiony zgodnie z rzeczywistością, ciągnik wykonuje znacznie mniejsze odchyły oraz krótsze ruchy kierownicą lewo-prawo, co pozwala na utrzymanie bardziej prostoliniowego toru jazdy i uniknięcie zbędnych manewrów korygujących.
• Zastosowanie podwójnego systemu żyroskopów (IMU): Wersja Deluxe systemu wykorzystuje dwa żyroskopy – jeden w antenie i drugi w czujniku skrętu na kole. Taka konfiguracja poprawia dokładność jazdy, co pozwala na bardziej precyzyjne pokrycie pola bez niepotrzebnego dublowania przejazdów.
• Automatyzacja nawrotów: Funkcja „pętla” umożliwia wyznaczenie działki w czterech punktach, dzięki czemu system może automatycznie zawracać na końcach pola. Optymalizacja manewru zawracania pozwala ograniczyć czas i paliwo tracone na niefektywne manewrowanie na poprzeczniakach.
• Prowadzenie według linii prostej (AB): System łączy dwa punkty idealną linią prostą, działając „na zasadzie linijki”. Dzięki temu operator unika nakładek i omijaków, co sprawia, że maszyna pokonuje najkrótszą możliwą trasę potrzebną do obrobienia danej powierzchni.
• Praca w trudnych warunkach: Precyzja systemu pozwala na utrzymanie optymalnych parametrów jazdy niezależnie od widoczności, co zapobiega błędom operatora, które mogłyby skutkować zwiększonym zużyciem paliwa.
Film
Podsumowanie
Pomyślne zakończenie montażu i testów polowych w gospodarstwie pana Jacka potwierdza, że system AllyNav AF303 to solidne narzędzie, które odmienia pracę w starszych, ale wciąż wydajnych maszynach, takich jak Zetor Proxima. Dzięki wsparciu technicznemu i profesjonalnemu podejściu właścicieli firmy Korbanek, polscy rolnicy zyskują dostęp do technologii, która jeszcze kilka lat temu była zarezerwowana jedynie dla największych przedsiębiorstw rolnych.
