NAWIGACJA ROLNICZA AF303

AllyNav AF 303 Ekonomiczna nawigacja rolnicza

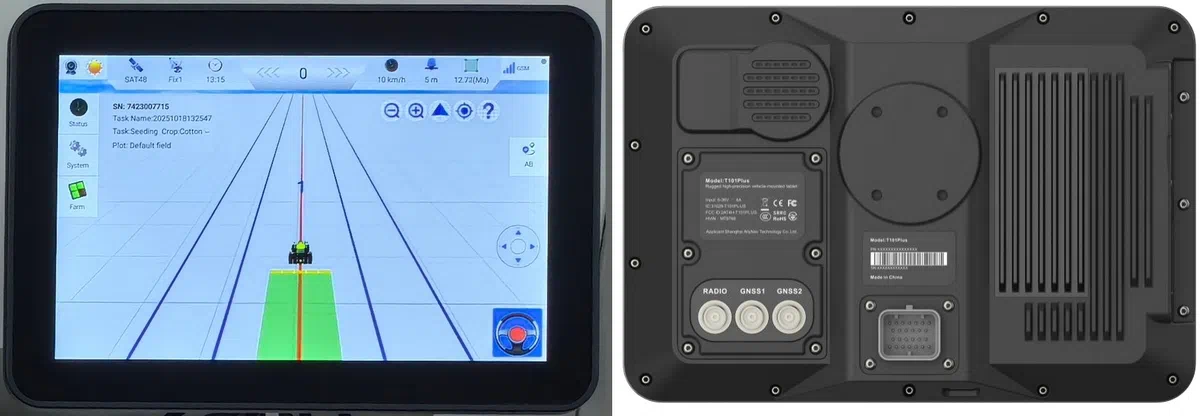

Na ilustracji powyżej pokazano tablet (ekran) z wyświetlaczem o przekątnej 10 cali, Po lewej widok od przodu, po prawej widok od tyłu.

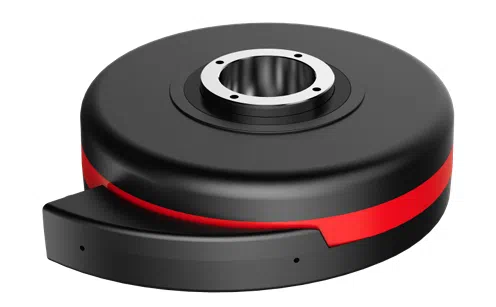

Nawigacja rolnicza AF 303 chińskiego producenta AllyNav to atrakcyjne cenowo rozwiązanie: System składa się z kilku komponentów, w skrócie mówiąc jest to nawigacja rolnicza z automatyczną kierownicą, z tabletem z oprogramowaniem i z odbiornikiem (anteną) GNSS zapewniającą wysoką dokładnością pozycjonowania. W skład zestawu AF303 wchodzą: tablet obsługiwany dotykowo z wyświetlaczem (10,1-calowym) i z szybkim systemem operacyjnym Android 10 oraz oprogramowaniem obsługowym, kamera o wysokiej rozdzielczości obrazu, kierownica z silnikiem elektrycznym EMS5 i odbiornik GNSS (antena R70 SMART) z wysoką precyzją pozycjonowania (o dokładności RTK +/- 2,5 cm – korekcja odbywa się poprzez kartę SIM oraz ASG Eupos), obsługujący satelitarne systemy nawigacyjne GPS, GLONASS, Galileo, BDS, QZSS, SBAS, L-band.

Wraz z systemem AllyNav AF303 możliwa jest nawigacja po linii prostej, krzywej, linii A+ i po okręgu.

Tego systemu nie można rozbudować o funkcjonalność i funkcje ISOBUS, system więc nie będzie obsługiwać żadnych maszyn w standardzie ISOBUS.

Na zdjęciu powyżej: Kombajn zbożowy AUPAX GV100 z nawigacją rolniczą AllyNav, ciągnik rolniczy ARBOS 5130 Advanced również wyposażony w nawigację rolniczą AllyNav oraz przyczepa przeładowcza Bergmann GTW 210. Nawigacja rolnicza usprawnia pracę podczas prac polowych, żniw, zabiegów uprawowych

NAWIGACJA  ROLNICZA AF303

AllyNav AF303 - antena, kamera, tablet, kierownica

Ilustracja powyżej: antena (odbiornik GNSS R70 SMART) jest montowana na dachu ciągnika lub pojazdu rolniczego, kamera przekazuje obraz do 10-calowego tabletu z oprogramowaniem i obraz ten jest wyświetlany na wyświetlaczu, co ułatwia operatorowi monitorowanie współpracującej z ciągnikiem maszyny. Kierownica z silnikiem elektrycznym ułatwia prowadzenie ciągnika - automatyka prowadzenia jest komfortowa, ciągnik z maszyną pojedzie tam, gdzie powinien. Tablet ułatwia nawigację po polu, automatyka prowadzenia jest wyraźnie czytelna na wyświetlaczu.

SPECYFIKACJA ZESTAWU AF303

Co wchodzi w skład zestawu nawigacji rolniczej AllyNav AF303?

Ilustracja powyżej: Skład zestawu nawigacji rolniczej AllyNav AF303 z ekranem 10-calowym:

◆ Tablet T101 Plus (przekątna ekranu 10,1 cala), z kolorowym wyświetlaczem, z systemem Android 10 i obsługą dotykową.

Cechy techniczne tabletu T101 Plus:
- Wydajny, stabilny i niezawodny procesor klasy motoryzacyjnej z CPU: MT8768CA.
- Konstrukcja produktu jest ściśle zgodna z normami przemysłowymi i spełnia specyfikację techniczną IP67.
- Wbudowany wysokowydajny 8-rdzeniowy procesor o głównej częstotliwości 2 GHz, 2 GB pamięci RAM i 16 GB pamięci masowej.
- Bogate interfejsy komunikacyjne spełniające różne potrzeby aplikacji, w tym CANBus, Serial, LTE itp.
- Wodoodporny interfejs danych USB umożliwiający bezpośrednie podłączenie pamięci flash USB.
- System obsługuje szeroki zakres napięć wejściowych: 6-36VDC;
- Kompaktowa konstrukcja bez wentylatora z rozsądną strukturą wewnętrzną i doskonałym rozpraszaniem ciepła.
- Obsługuje tryb dual SIM dual standby i integruje globalny moduł komunikacyjny.
- Wyposażony w 10,1-calowy pojemnościowy ekran dotykowy, obsługujący 10-punktowy dotyk, o rozdzielczości 1280x800 pikseli i jasności 750 nitów.
- System operacyjny: Android 10.

◆ Kamera HD z przewodem podłączeniowym.
Kamera o wysokiej rozdzielczości w czasie rzeczywistym przesyła obraz do 10-calowego tabletu  zestawu nawigacji rolniczej AllyNav AF303. Kamerę można zamontować w wygodnym miejscu, aby operator mógł na bieżąco monitorować współpracującą z ciągnikiem maszynę. To bardzo praktyczne i wygodne rozwiązanie usprawniające codzienną pracę.

Kamera HD wchodząca w skład zestawu nawigacji rolniczej AllyNav AF303

◆ Antena R70 SMART (odbiornik GNSS) mocowana na dachu ciągnika z przewodem podłączeniowym. Specyfikacja i opis anteny:

Antena R70 SMART wchodząca w skład zestawu nawigacji rolniczej AllyNav AF303

- Wysoka precyzja i niskie zużycie energii.
- Przyjmuje systemy o wielu konstelacjach i wielu częstotliwościach, w tym BDS, GPS, GLONASS, Galileo, QZSS, zapewniając dokładność pozycjonowania w różnych złożonych środowiskach.
- Kompatybilna z wieloma precyzyjnymi kartami GNSS.
- Zakres napięcia: 9 ~ 36 V DC, z zabezpieczeniem przed odwrotną polaryzacją.
- Zintegrowana konstrukcja ułatwiająca instalację, ze standardową klasą pyłoszczelności i wodoodporności IP67.
- Zintegrowany moduł nawigacji inercyjnej.
- Wyposażony w profesjonalne interfejsy komunikacyjne Deutsch.

Parametry techniczne anteny R70 SMART:

Parametry techniczne

1. Śledzenie satelitarne (tracking):

1.1. Systemy satelitarne: BDS+GPS+GLONASS+Galileo+QZSS+SBAS.
1.2. Śledzenie satelitarne: BDS: B1I, B2I, B3I, B1C, B2a, B2b GPS: L1C/A, L1C, L2C, L2P（Y）, L5 GLONASS: G1, G2, G3, Galileo: E1, E5a, E5b, E6 QZSS: L1C/A, L1C, L2, L5, L6 SBAS:  L1C/A.
1.3. Liczba kanałów: 1408.
1.4. Inicjalizacja - Niezawodność ＞ 99.9%.
1.5. PPP: Obsługuje：B2b-PPP, E6-has.

2. Dokładność:

2.1. Dokładność RTK: Pozioma: ±（8+1.0×10-6×D）mm, Pionowa: ±（15+1,0×10-6×D mm.
2.2. Fuzja Gyro-GNSS: Dokładność przechyłu/nachylenia: 0,4°. Dokładność kierunku: 0,5°.

3. Interakcja z użytkownikiem:

3.1. Wskaźniki świetlne: Kontrolka wyszukiwania satelitów, kontrolka zasilania, kontrolka danych.
3.2. Interfejs WEB: Obsługuje konfigurację sieciową PC/mobilną (opcjonalnie).

4. Wyjście danych:

4.1. Typy danych: NMEA-0183, RTCM3.X
4.2. Częstotliwość odświeżania danych: Surowe dane wyjściowe IMU 100 Hz, 50 Hz Wyjście wyniku pozycjonowania RTK.
4.3. Szybkość transmisji: 9600～460800.

5. Komunikacja danych:

5.1. Moduł sieciowy: Obsługuje sieci 4G All-CN / sieci globalne.
5.2. Złącze Deutsch: Zawiera 1 kanał zasilania, 2 kanały RS232, 1 kanał CAN.
