Zautomatyzowany system prowadzenia AllyNav AF305
System AF305 to zaawansowane rozwiązanie umożliwiające automatyczne sterowanie ciągnikiem lub maszyną rolniczą z wykorzystaniem technologii GNSS. Zestaw może być montowany na szerokim zakresie pojazdów, zarówno nowych, jak i starszych, nieposiadających wbudowanych systemów automatyki.
System jest kompatybilny z ciągnikami marek:
ARBOS, Aupax, Massey Ferguson, Fendt, Valtra, John Deere, McCormick, New Holland, Zetor, Case IH, Claas, Deutz-Fahr, Farmtrac, Ursus, Pronar i wielu innych.

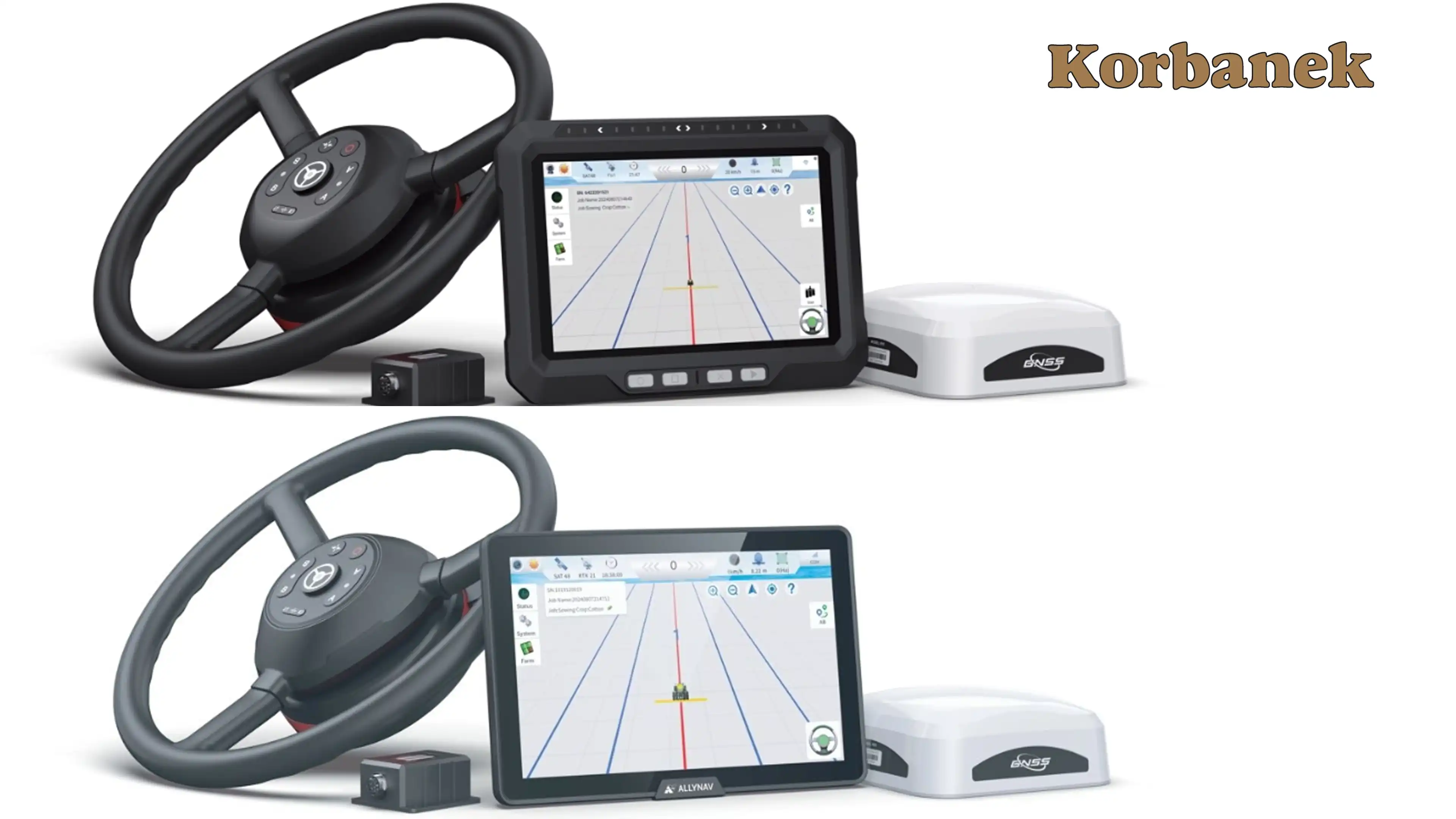

W skład zestawu nawigacji AllyNav może wchodzić tablet 10 lub 12 calowy
Główne komponenty systemu af305
Zestaw AllyNav AF305 zawiera:
- Tablet T101 Pro lub T120 Pro z ekranem dotykowym (10,1” lub 12,1”), systemem Android 12.0, oprogramowaniem PrecisionAG, gniazdem na kartę SIM i wspornikiem montażowym.
- Odbiornik GNSS z wysoką dokładnością RTK (+/- 2,5 cm), z obsługą wielu systemów satelitarnych: GPS, GLONASS, Galileo, BDS (Beidou), QZSS, SBAS i L-band.
- Kamera HD do monitorowania pracy.
- Kierownica z silnikiem elektrycznym EMS5 oraz zestawem montażowym i czujnikiem kątowym.
- Antena GNSS montowana na dachu pojazdu.
- Wiązki przewodów i przełączniki sterujące (autosteer, power switch).
- Opcjonalna nakładka wielofunkcyjna Bluetooth na kierownicę.
Dzięki swojej modułowej budowie system może być skonfigurowany w zależności od potrzeb użytkownika, a dodatkowe funkcje można aktywować w dowolnym momencie.

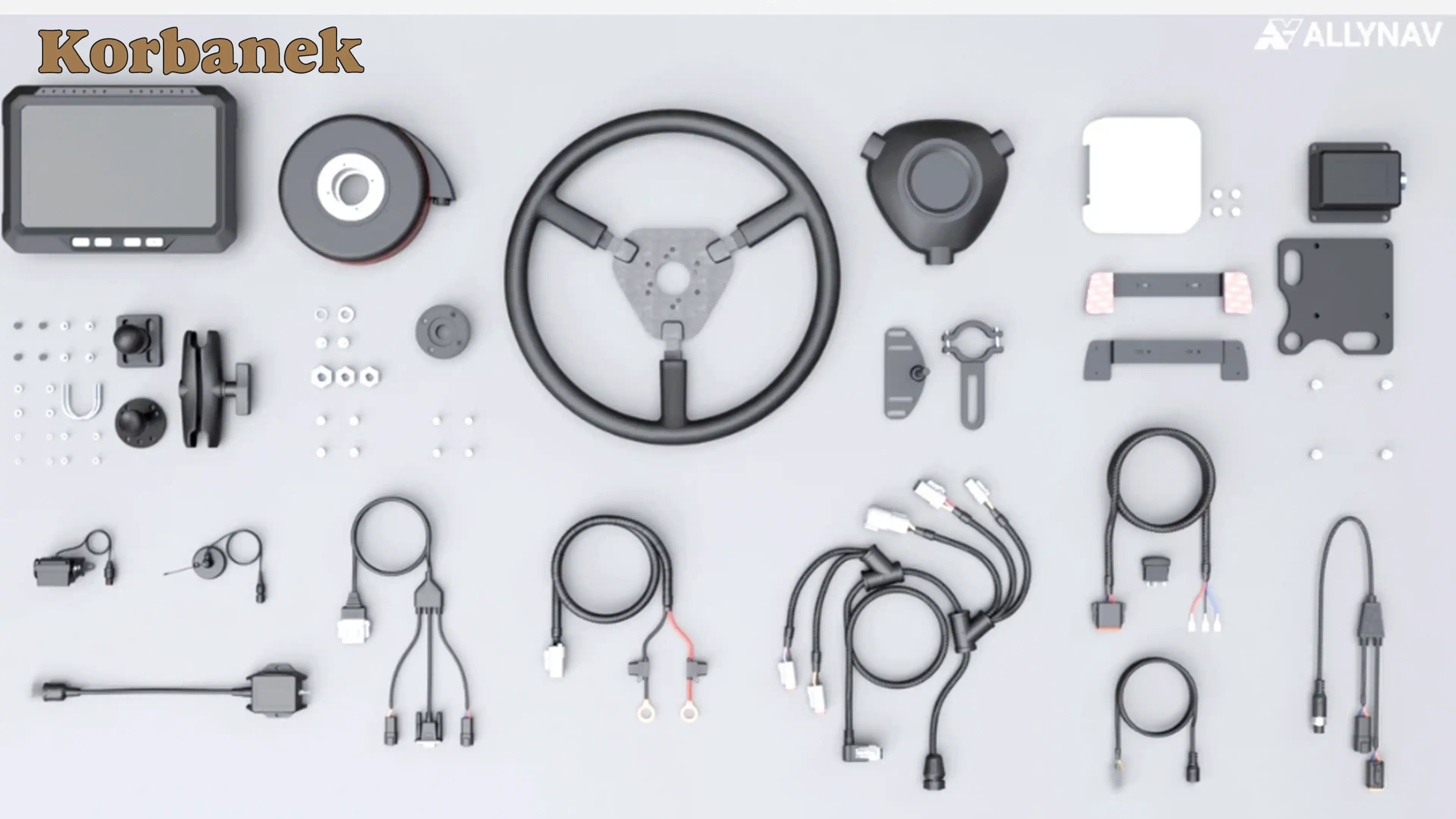

Na zdj możecie zobaczyć Skład zestawu nawigacji AllyNav AF305 z ekranem 10,1-calowym
kompatybilność z isobus i funkcjonalność
System AF305 może być wyposażony w wiązki ISOBUS dla ciągników niewyposażonych fabrycznie w tę technologię. Po aktywacji funkcji ISOBUS, system zyskuje możliwość komunikacji UT/VT (Universal Terminal / Virtual Terminal) i współpracy z maszynami kompatybilnymi z tym standardem.
Dodatkowo, zestaw można rozbudować o funkcje kontrolerów zadań:
TC-SC (Section Control) – automatyczne wyłączanie sekcji maszyny,
TC-GEO – aplikacja zmiennej dawki na podstawie map aplikacyjnych,
TC-BAS – dokumentacja danych operacyjnych maszyny.
To rozwiązanie znacząco zwiększa efektywność pracy z takimi maszynami jak siewniki, opryskiwacze czy rozsiewacze nawozów.

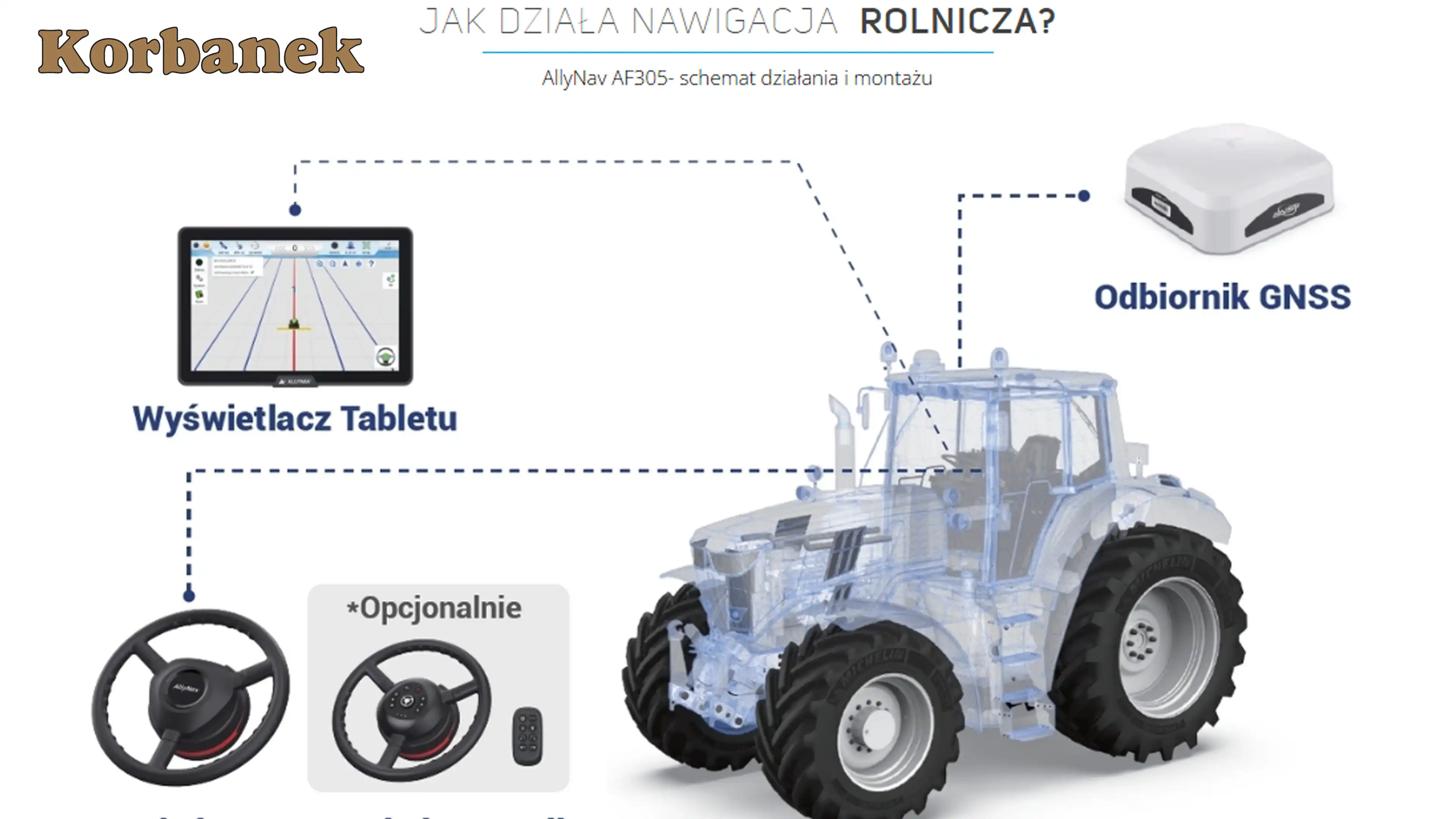

W systemie AllyNav AF305 tablet (10,1 lub 12,1 cala – na ilustracji wersja większa), z oprogramowaniem obsługowym i zamontowany w kabinie ciągnika, współpracuje z odbiornikiem GNSS umieszczonym na jego dachu
Automatyka jazdy i oszczędność w praktyce
Zastosowanie automatyki prowadzenia pozwala nie tylko ograniczyć błędy ludzkie i zmniejszyć zmęczenie operatora, ale również wpływa na redukcję kosztów operacyjnych poprzez eliminację nakładających się przejazdów oraz optymalizację wykorzystania środków produkcji.
System AF305 umożliwia:
- automatyczne prowadzenie ciągnika po ustalonych liniach AB,
- prowadzenie równoległe, po konturze i w różnych trybach pracy,
- pracę z dokładnością RTK +/- 2,5 cm (poprzez ASG Eupos lub kartę SIM),
- szybką inicjalizację pozycji (<30 sekund),
- wysoką niezawodność (>99,9%).
Montaż także na kombajnach
System AF305 może być z powodzeniem stosowany nie tylko w ciągnikach, ale również na kombajnach zbożowych – Korbanek posiada już doświadczenia z montażem na maszynach Aupax i Lovol. Rozwiązanie to sprawdza się szczególnie w trakcie żniw, gdzie precyzyjne prowadzenie wpływa na efektywność zbiorów i ograniczenie strat.

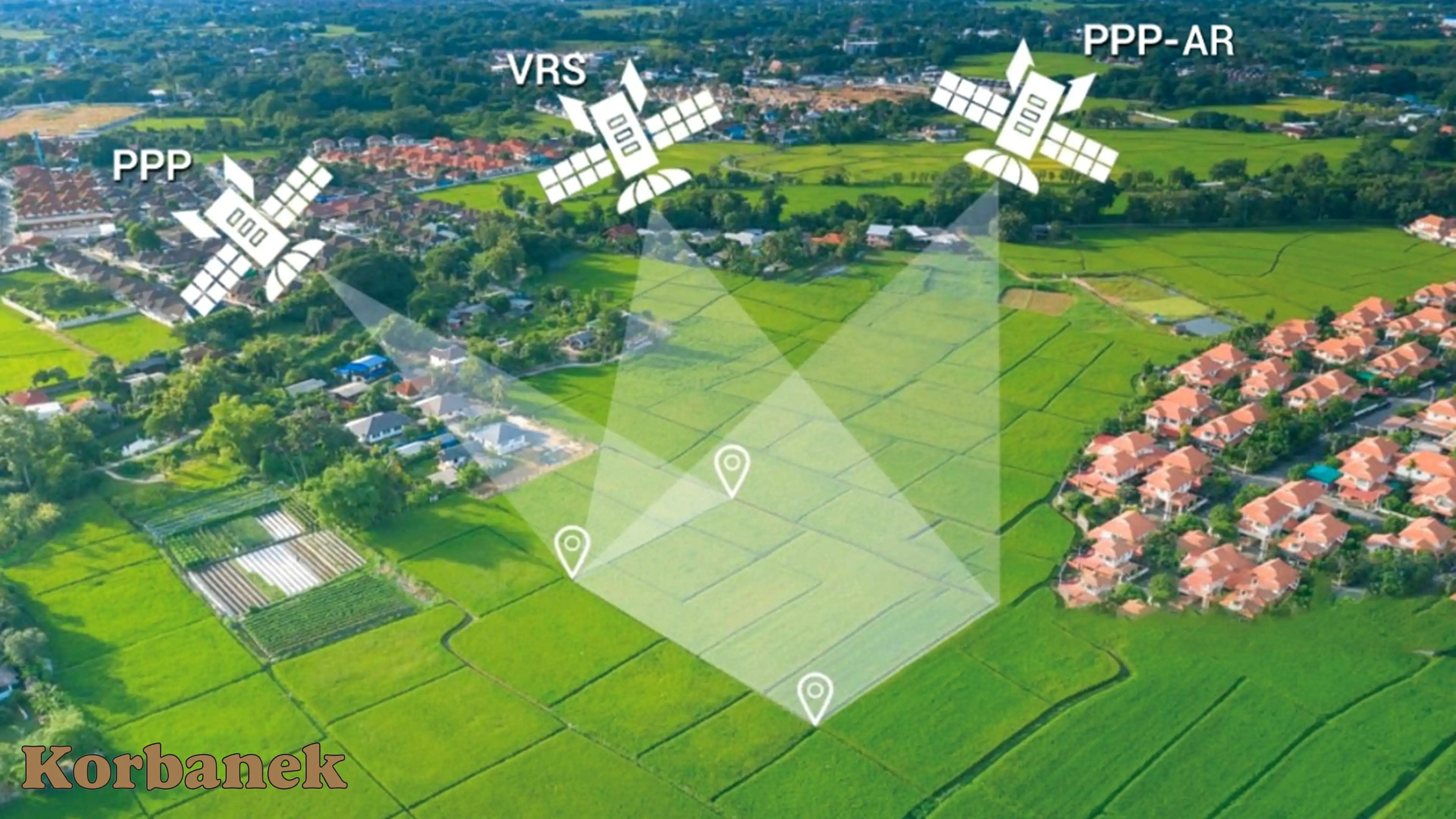

GNSS – podstawa precyzyjnego rolnictwa
System AF305 wykorzystuje wielozakresowy odbiornik GNSS, który obsługuje wszystkie główne systemy satelitarne: GPS, GLONASS, Galileo, Beidou, QZSS, SBAS, L-band. Dzięki temu urządzenie może odbierać dane z wielu źródeł jednocześnie, co przekłada się na:
większą dokładność pozycjonowania,
stabilność sygnału w trudnych warunkach (terenowych i atmosferycznych),
możliwość działania w trybie RTK, z korekcją opartą na danych z sieci ASG Eupos.
Odbiornik współpracuje z zaawansowanym żyroskopem, zapewniając dokładność pozycjonowania w poziomie do 8 mm + 1 ppm i pionie do 15 mm + 1 ppm.
Podsumowanie
Wprowadzenie do oferty systemu AllyNav AF305 to kolejny krok firmy Korbanek w kierunku upowszechnienia rolnictwa precyzyjnego oraz zwiększenia dostępności technologii automatyzacji na rynku maszyn rolniczych.
W trakcie testów kombajnów Aupax na polu - używaliśmy nawigacji AllyNav m.in. w trakcie koszenia rzepaku
System AllyNav AF305 to:
- pełna kompatybilność z wieloma markami ciągników i kombajnów,
- dokładność pozycjonowania do +/- 2,5 cm,
- możliwość rozbudowy o ISOBUS i funkcje sterowania sekcjami,
- intuicyjna obsługa i szybki montaż,
- atrakcyjna cena w stosunku do funkcjonalności.
Rozwiązanie to zostanie zaprezentowane podczas Agro Show Bednary 2025 – zapraszamy do odwiedzenia stoiska firmy Korbanek, gdzie będzie można zobaczyć system w działaniu oraz porozmawiać z doradcami technicznymi.
