AllyNav Nawigacja AF100 z anteną
10 - 10 cali
Nawigacje rolnicze, systemy automatycznego sterowania, automatyka jazdy, zautomatyzowany system sterowania - na rynku maszyn rolniczych są dostępne rozwiązania AllyNav do sterowania ciągnikami i maszynami rolniczymi dla ułatwienia korzystania z funkcji rolnictwa precyzyjnego.
NAWIGACJA ROLNICZA AF100
AllyNav AF100 Ekonomiczna nawigacja rolnicza bez kierownicy

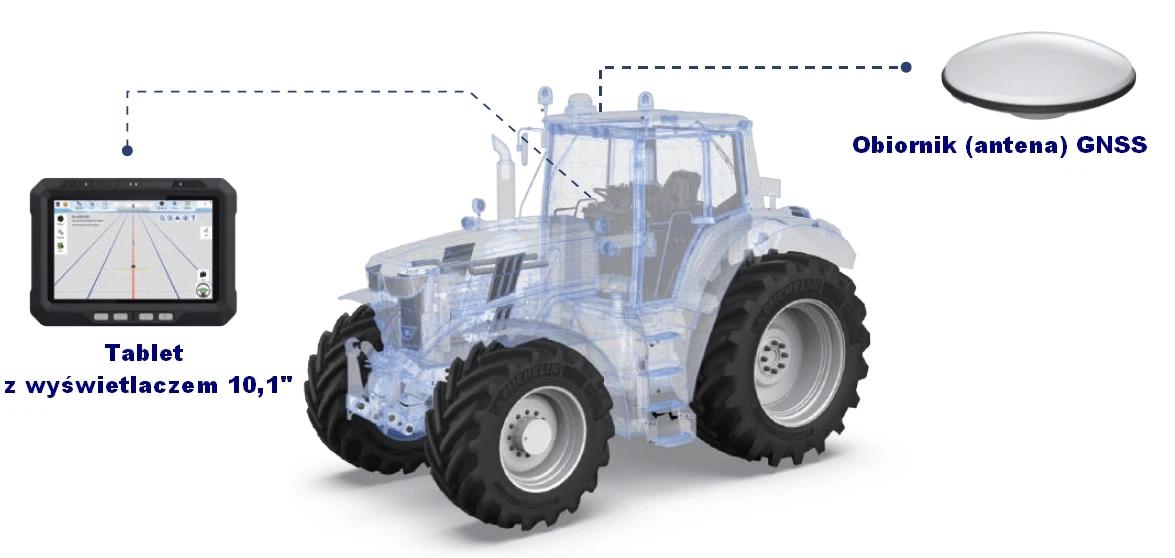

Ilustracja powyżej: Nawigacja rolnicza AllyNav AF100 składa się z tabletu o przekątnej ekranu 10,1'', okablowania i odbiornika (anteny) GNSS.
Ilustracja powyżej: Nawigacja rolnicza AllyNav AF100 z tabletem z ekranem 10,1-calowym (z obsługą dotykową) i odbiornikiem (anteną) GNSS.
ZAUTOMATYZOWANE STEROWANIE
AllyNav AF 100 - Jak działa odbiornik GNSS?
GNSS to skrót od Global Navigation Satellite System (Globalny System Nawigacji Satelitarnej). Jest to ogólny termin stosowany dla określenia konstelacji satelitów dostarczających sygnały z kosmosu, w których przesyłane są dane pozycjonowania i czasu do odbiorników GNSS. Odbiorniki te następnie wykorzystują te dane do określenia lokalizacji. GNSS obejmuje różne systemy nawigacji satelitarnej, w tym:
GPS - Globalny system pozycjonowania, obsługiwany przez Stany Zjednoczone. GPS jest szeroko stosowany na całym świecie do nawigacji, mapowania, pomiaru czasu oraz operacji poszukiwawczych i ratowniczych.
GLONASS - Globalny system nawigacji satelitarnej, obsługiwany przez Rosję, podobny do GPS, zapewniający użytkownikom wojskowym i cywilnym określanie pozycji i prędkości w czasie rzeczywistym.
GALILEO - Globalny system nawigacji satelitarnej Galileo, obsługiwany przez Unię Europejską, jest przeznaczony do użytku cywilnego i oferuje usługi lokalizacji o wysokiej precyzji.
Systemy te mogą działać niezależnie lub wspólnie, zapewniając dokładniejsze i bardziej niezawodne informacje o położeniu, zwłaszcza w trudnych warunkach, w których sygnał z jednego systemu może być zakłócany lub słaby. GNSS ma kluczowe znaczenie dla różnych zastosowań, w tym w lotnictwie, transporcie morskim, transporcie drogowym, nauce i operacjach wojskowych. Interoperacyjność i kompatybilność tych systemów poprawia globalne usługi nawigacyjne i pomiaru czasu, przynosząc korzyści użytkownikom na całym świecie.
QZSS - System satelitarny Quasi-Zenith, obsługiwany przez Japonię, został zaprojektowany jako uzupełnienie systemu GPS, ale skupia się na dostarczaniu usług pozycjonowania o wysokiej dokładności w regionach Azji i Oceanii, ze szczególnym uwzględnieniem Japonii i okolic, gdzie gęsta zabudowa miejska lub górzyste tereny mogą zakłócać sygnały GPS.
Beidou - Globalny system pozycjonowania Beidou, obsługiwany przez Chiny, oferuje usługi nawigacyjne, sygnał czasu i krótkie wiadomości, a jego celem jest świadczenie usług na całym świecie.
Jak działa GNSS?
GNSS to sieć satelitów, które wysyłają sygnały, dzięki którym odbiorniki GNSS mogą określić swoją dokładną lokalizację (szerokość i długość geograficzną oraz wysokość) w dowolnym miejscu na Ziemi. Systemy te działają w oparciu o prostą zasadę, ale wykorzystują zaawansowaną technologię i infrastrukturę.
Systemy wspomagające: Systemy takie jak WAAS (Wide Area Augmentation System) w USA, EGNOS w Europie i inne dostarczają dodatkowych informacji, które pomagają skorygować niektóre błędy spowodowane warunkami atmosferycznymi, pozycjami satelitów i innymi czynnikami.
Zaawansowana konstrukcja odbiornika: Nowoczesne odbiorniki GNSS mogą wykorzystywać sygnały z wielu systemów GNSS (Beidou, GPS, GLONASS, Galileo, QSS) i częstotliwości w celu poprawy dokładności i niezawodności.
NAWIGACJA ROLNICZA AF100
Zestaw AllyNav AF100 - antena i tablet
Zestaw nawigacji rolniczej AllyNav AF100 składa się z odbiornika (anteny) GNSS, okablowania i tabletu 10,1-calowego. Zestaw ten można rozbudować o opcjonalną funkcjonalność ISOBUS. Obsługa maszyn pracujących w standardzie ISOBUS będzie więc możliwa. A to daje wymierne korzyści. Konstrukcja systemu wspomaganego naprowadzania udoskonala automatyzację jazdy, a jednocześnie obniża koszty i złożoność dzięki wysokiej integracji i mniejszej liczbie komponentów, które można szybko zamontować na ciągniku.
Zestaw nawigacji rolniczej usprawnia prace polowe, takie jak uprawa, zasiew, oprysk.
Tablet umożliwia wykorzystanie sygnału z sieci ASG EUPOS, który umożliwia uzyskanie teoretycznej precyzji prowadzenia za pośrednictwem odbiornika (anteny) GNSS +/- 2,5 cm. Finalna i rzeczywista efektywna precyzja prowadzenia ciągnika zależy od operatora. Przyjmuje się, że taka precyzja wynosi około 20 do 30 cm, co w zupełności wystarcza do prac związanych z nawożeniem (rozsiewaczem nawozów). Potocznie mówiąc, to operator prowadzi ciągnik po linii uwzględniając informacje i odczyt widoczne na wyświetlaczu tabletu.
Precyzja teoretyczna w nawigacji sięga +/- 2,5 cm
Jeśli stwierdzą Państwo, ze potrzebna jest nawigacja z kierownicą (do jazdy automatycznej a właściciwie do zautomatyzowania prowadzenia za pomocą kierwonicy z silnikiem elektrycznym), to proponujemy zapoznać się z dostępnymi zestawami nawigacji rolniczych AllyNav AF303 (z tabletem 10,1-calowym, bez możliwości obsługi maszyn ISOBUS) oraz zestawami nawigacji AllyNav AF305 (z tabletami 10,1 lub 12,1-calowymi i z możliwością obsługi maszyn ISOBUS).
Prace uprawowe są łatwiejsze do przeprowadzenia.
ŁATWA INSTALACJA
AllyNav AF100 - Przejrzysty i intuicyjny
Instalacja sprzętu jest prosta, a interfejs oprogramowania został zaprojektowany tak, aby był przejrzysty i intuicyjny. System zapewnia wyświetlanie informacji w czasie rzeczywistym i umożliwia przełączanie między trybami pracy za pomocą kliknięcia. System obsługuje różne typy nawigacji, w tym linie proste, krzywe i linie prowadzące A+, co sprawia, że obsługa jest jeszcze wygodniejsza. Zaawansowane usługi korekcyjne zapewniają wysoką dokładność pozycjonowania. System wykorzystuje zaawansowaną technologię Network RTK, która obejmuje kontynuację punktu przerwania, umożliwiając normalne działanie przez maksymalnie 10 minut, nawet jeśli dane różnicowe są tymczasowo niedostępne. Osiąga dokładność w linii prostej ±2,5 cm i dokładność na zakrętach i krzywych ±5 cm, zapewniając ciągłą, precyzyjną pracę bez odchyleń. Technologia ta zapewnia niezawodną wydajność, dając użytkownikom pewność podczas wykonywania zadań.
Prace żniwne są również łatwiejsze do przeprowadzenia
Uwaga: do zestawu AF100 nie można domontować kierownicy, by zapewnić automatykę prowadzenia. Jeśli potrzebna jest kierownica, to polecamy zestaw nawigacji z kierownicą AF303 z ekranem 10,1'' lub zestawy nawigacji AF305 (z ekranem 10,1" albo z ekranem 12,", z opcjonalną możliwością obsługi maszyn z ISOBUS.
PARAMETRY ZESTAWU AF100
Parametry zestawu nawigacji rolniczej AllyNav AF100

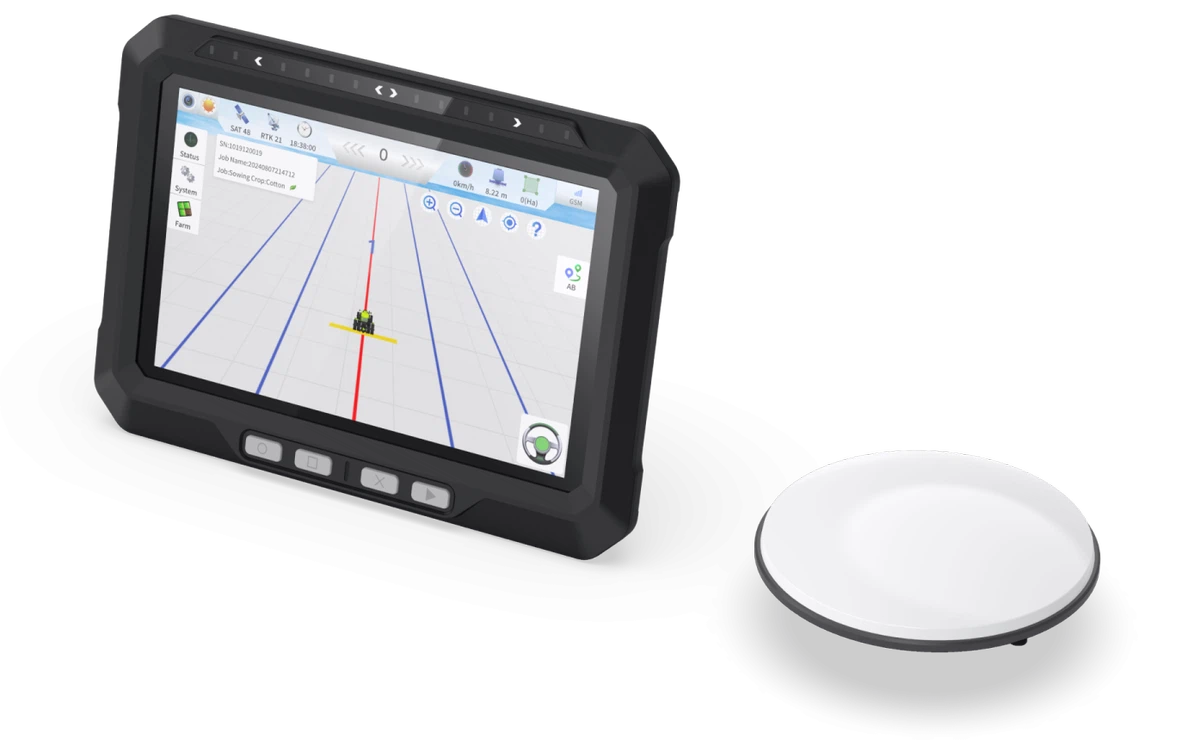

Ilustracja powyżej: Skład zestawu nawigacji rolniczej AllyNav AF100 z ekranem 10,1-calowym:
◆ Tablet (przekątna ekranu 10,1 cala), z kolorowym wyświetlaczem, z systemem Android 12 i obsługą dotykową.
Cechy techniczne tabletu:
Tablet i jego wyświetlacz:
Rozmiar wyświetlacza: 10,1 cala, Rozdzielczość: 1280 x 800 p
Jasność: 750 nitów, Haptic Touch: Obsługuje 10 punktów dotykowych
Dokładność pozycjonowania RTK (RMS)
Pozioma: 8 mm + 1 ppm, Pionowa: 15 mm + 1 ppm, Czas inicjalizacji: <5 s (typowo)
Niezawodność inicjalizacji: >99,9%, Czas pierwszego ustalenia pozycji: <30 s
Parametry elektryczne
Zasilanie: 9–36 V DC
Parametry fizyczne
Wymiary: 284,7 × 204 × 49,5 mm
Waga: 1,7 kg
System operacyjny
8-rdzeniowy, 2 GHz, 2 GB RAM, 32 GB ROM, Android 12.0
Komunikacja
WiFi 2,4 GHz, IEEE 802.11a/b/g/n/ac
Obsługa udostępniania hotspotu Wi-Fi
BLE 4.2
4G/LTE
Wbudowany głośnik
CAN * 2
RS-232 * 2
RS-485 * 1
DI * 2, DO * 2
USB 2.0 * 1
12 VDC OUT * 1
Środowisko
Stopień zabezpieczenia przed kurzem i wodą: IP67
◆ Antena (odbiornik GNSS) mocowana na dachu ciągnika z przewodem podłączeniowym. Specyfikacja i opis anteny:

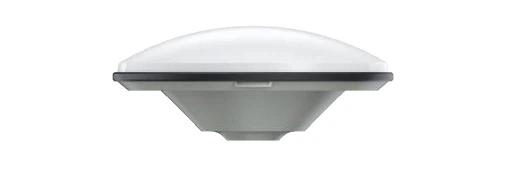

Ilustracje powyżej: Obiornik (antena) GNSS w zestawie nawigacji rolniczej AllyNav AF100 i widok na antenę z boku
Parametry techniczne anteny :
Rozmiar anteny: Φ 152 × 62,2 mm, Waga: ≤400 g
Częstotliwości robocze: GPS: L1/L2/L5 BDS: B1/B2/B3, GLONASS: L1/L2/L3, GALILEO: E1/E5a/E5b/E6, QZSS: L1/L2/L5/L6, IRNSS: L5 Pasmo L

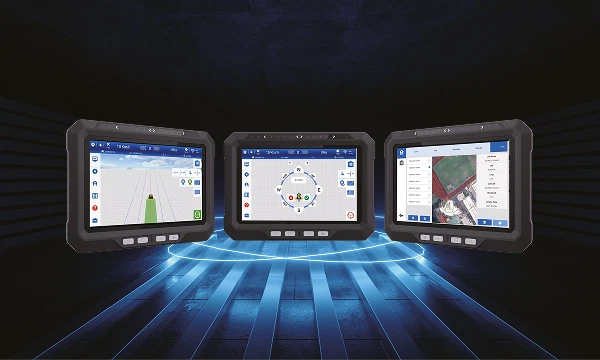

Interfejs przyjazny dla użytkownika
Dane robocze są bezpiecznie przechowywane w chmurze, co umożliwia łatwe udostępnianie ich między wieloma pojazdami. System obsługuje zdalne regulacje, diagnostykę i zdalne aktualizacje oprogramowania. W przypadku wyłączenia zasilania może wznowić działanie na podstawie zapisanych danych, eliminując konieczność ponownego uruchamiania zadania od początku.
Interfejs przyjazny dla użytkownika
DWA CHIŃSKIE KOMBAJNY
Pracują z zaawansowaną nawigacją AllyNav AF305 - zobacz film!
GALERIA PRODUKTU
Nawigacja rolnicza AllyNav AF100
