JAK DZIAŁA ANTENA GNSS?

AllyNav - Jak działa odbiornik GNSS?

GNSS to skrót od Global Navigation Satellite System (Globalny System Nawigacji Satelitarnej). Jest to ogólny termin stosowany dla określenia konstelacji satelitów dostarczających sygnały z kosmosu, w których przesyłane są dane pozycjonowania i czasu do odbiorników GNSS. Odbiorniki te następnie wykorzystują te dane do określenia lokalizacji. GNSS obejmuje różne systemy nawigacji satelitarnej, w tym:
GPS - Globalny system pozycjonowania, obsługiwany przez Stany Zjednoczone. GPS jest szeroko stosowany na całym świecie do nawigacji, mapowania, pomiaru czasu oraz operacji poszukiwawczych i ratowniczych.
GLONASS - Globalny system nawigacji satelitarnej, obsługiwany przez Rosję, podobny do GPS, zapewniający użytkownikom wojskowym i cywilnym określanie pozycji i prędkości w czasie rzeczywistym.
GALILEO - Globalny system nawigacji satelitarnej Galileo, obsługiwany przez Unię Europejską, jest przeznaczony do użytku cywilnego i oferuje usługi lokalizacji o wysokiej precyzji.
Systemy te mogą działać niezależnie lub wspólnie, zapewniając dokładniejsze i bardziej niezawodne informacje o położeniu, zwłaszcza w trudnych warunkach, w których sygnał z jednego systemu może być zakłócany lub słaby. GNSS ma kluczowe znaczenie dla różnych zastosowań, w tym w lotnictwie, transporcie morskim, transporcie drogowym, nauce i operacjach wojskowych. Interoperacyjność i kompatybilność tych systemów poprawia globalne usługi nawigacyjne i pomiaru czasu, przynosząc korzyści użytkownikom na całym świecie.
QZSS - System satelitarny Quasi-Zenith, obsługiwany przez Japonię, został zaprojektowany jako uzupełnienie systemu GPS, ale skupia się na dostarczaniu usług pozycjonowania o wysokiej dokładności w regionach Azji i Oceanii, ze szczególnym uwzględnieniem Japonii i okolic, gdzie gęsta zabudowa miejska lub górzyste tereny mogą zakłócać sygnały GPS.
Beidou - Globalny system pozycjonowania Beidou, obsługiwany przez Chiny, oferuje usługi nawigacyjne, sygnał czasu i krótkie wiadomości, a jego celem jest świadczenie usług na całym świecie.


Jak działa GNSS?
GNSS to sieć satelitów, które wysyłają sygnały, dzięki którym odbiorniki GNSS mogą określić swoją dokładną lokalizację (szerokość i długość geograficzną oraz wysokość) w dowolnym miejscu na Ziemi. Systemy te działają w oparciu o prostą zasadę, ale wykorzystują zaawansowaną technologię i infrastrukturę.
Systemy wspomagające: Systemy takie jak WAAS (Wide Area Augmentation System) w USA, EGNOS w Europie i inne dostarczają dodatkowych informacji, które pomagają skorygować niektóre błędy spowodowane warunkami atmosferycznymi, pozycjami satelitów i innymi czynnikami.
Zaawansowana konstrukcja odbiornika: Nowoczesne odbiorniki GNSS mogą wykorzystywać sygnały z wielu systemów GNSS (Beidou, GPS, GLONASS, Galileo, QSS) i częstotliwości w celu poprawy dokładności i niezawodności.

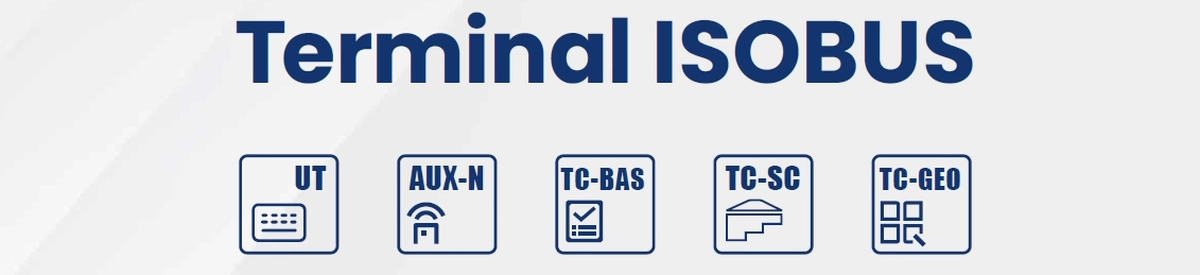

SPECYFIKACJA TERMINALA

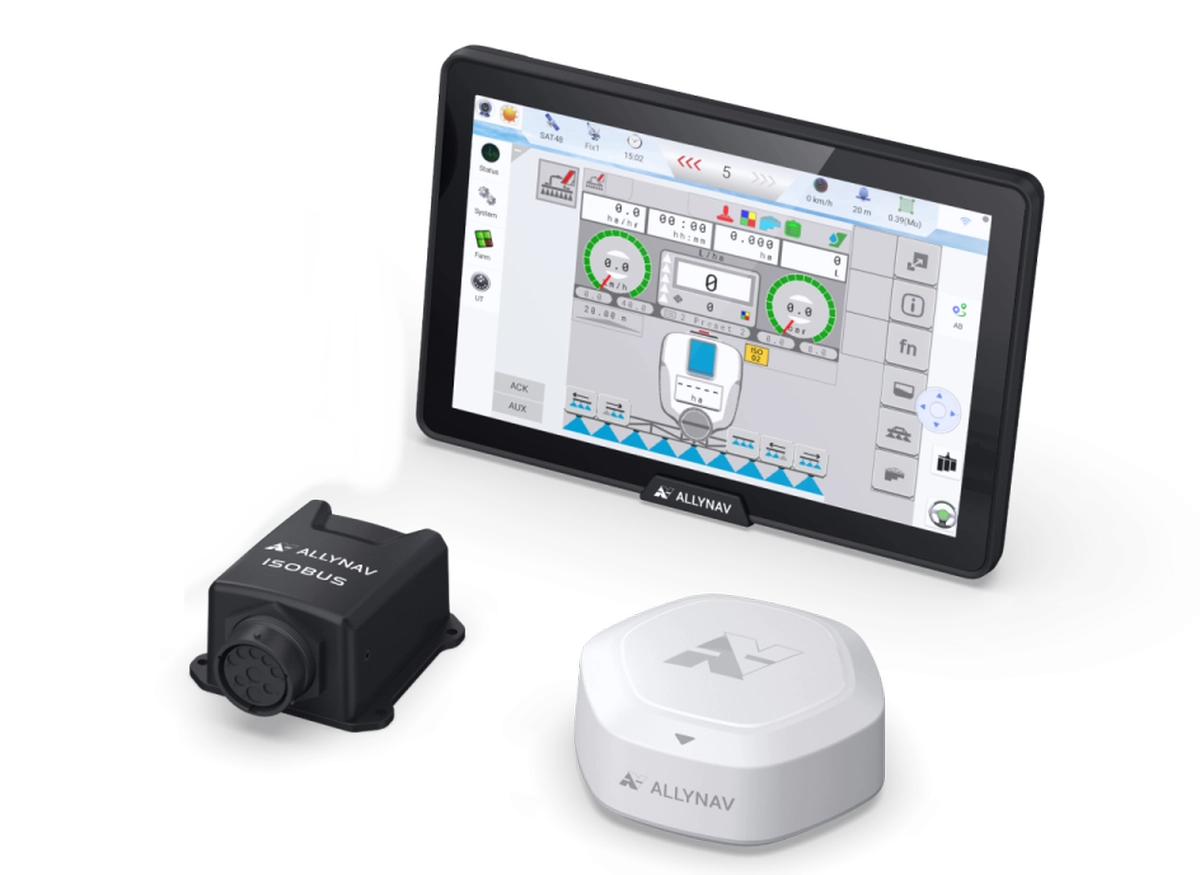

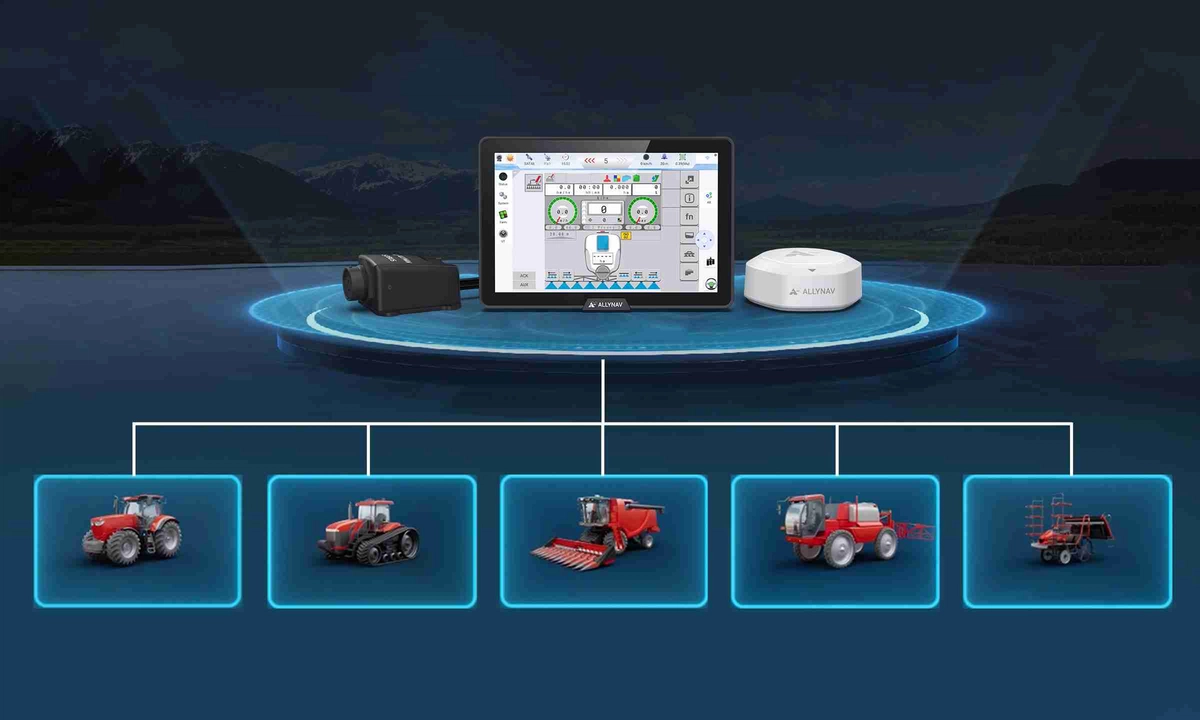

Co wchodzi w skład zestawu TERMINALA ISOBUS ALLYNAV?

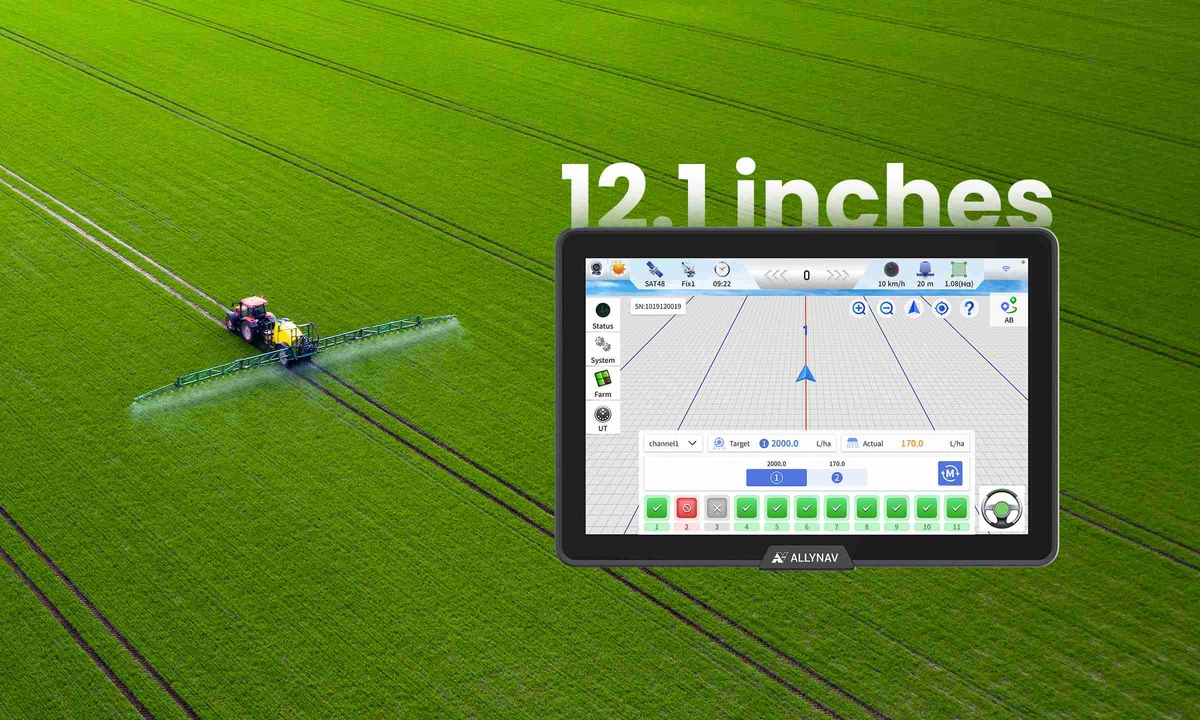

◆ Tablet 12,1'' z kolorowym wyświetlaczem o wysokim stopniu jasności, z systemem Android 12.0 i oczywiście obsługą dotykową.

Tablet T120  - Specyfikacja:
- Fizyczne: 12,1 cala, 1280 * 800 p, 750 nitów.
- Waga: ≤ 1,75 kg.
- Stopień ochrony: IP67
- Temperatura pracy: od -20°C do +60°C
- Temperatura przechowywania: od -40°C do +70°C
System
- Procesor: 8-rdzeniowy, 2 GHz
- Pamięć RAM: 2 GB
- Pamięć wewnętrzna: 32 GB
- System operacyjny: Android 12.0
Parametry elektryczne
- Pobór mocy: ≤ 12,0 W
- Napięcie zasilania: DC 7–36 V
- Interfejsy Danych
- RS232*2, RS485*1
- CAN*2
- USB2.0*1
- DI*2, DO*2
- 12V DC OUT*1
- Wejście kamery analogowej: 4 kanały

◆ Kamera HD z przewodem podłączeniowym.
Kamera o wysokiej rozdzielczości w czasie rzeczywistym przesyła obraz do 12,1''-calowego tabletu  zestawu Terminala ISOBUS. Kamerę można zamontować w wygodnym miejscu, aby operator mógł na bieżąco monitorować współpracującą z ciągnikiem maszynę. To bardzo praktyczne i wygodne rozwiązanie usprawniające codzienną pracę.

Kamera HD wchodząca w skład zestawu Terminala ISOBUS AllyNav

◆ Antena R70 SMART (odbiornik GNSS) mocowana na dachu ciągnika z przewodem podłączeniowym. Specyfikacja i opis anteny:

Antena R70 SMART wchodząca w skład zestawu Terminala ISOBUS AllyNav

- Wysoka precyzja i niskie zużycie energii.
- Przyjmuje systemy o wielu konstelacjach i wielu częstotliwościach, w tym BDS, GPS, GLONASS, Galileo, QZSS, zapewniając dokładność pozycjonowania w różnych złożonych środowiskach.
- Kompatybilna z wieloma precyzyjnymi kartami GNSS.
- Zakres napięcia: 9 ~ 36 V DC, z zabezpieczeniem przed odwrotną polaryzacją.
- Zintegrowana konstrukcja ułatwiająca instalację, ze standardową klasą pyłoszczelności i wodoodporności IP67.
- Zintegrowany moduł nawigacji inercyjnej.
- Wyposażony w profesjonalne interfejsy komunikacyjne Deutsch.

Parametry techniczne anteny R70 SMART:

Parametry techniczne

1. Śledzenie satelitarne (tracking):

1.1. Obsługiwane systemy: BDS, GPS, GLONASS, Galileo, QZSS, SBA.
1.2. Śledzenie satelitarne: BDS: B1I, B2I, B3I, B1C, B2a, B2b GPS: L1C/A, L1C, L2C, L2P（Y）, L5 GLONASS: G1, G2, G3, Galileo: E1, E5a, E5b, E6 QZSS: L1C/A, L1C, L2, L5, L6 SBAS:  L1C/A.
1.3. Niezawodność inicjalizacji: > 99,9%.
1.4.Obsługa PPP: B2b-PPP, E6-has.


2. Dokładność:

2.1. Dokładność RTK: Pozioma: 8 mm + 1 ppm (RMS). Pionowa: 15 mm + 1 ppm (RMS).
2.2. Dokładność fuzji GNSS + IMU: Przechył / pochylenie : 0,4° | Kierunek: 0,5°

3. Parametry elektryczne:

3.1. Napięcie wejściowe: 9–36 V DC. Pobór mocy: ≤ 3,0 W.


4. Parametry fizyczne:

4.1. TWymiary: 141 mm × 55 mm. Waga: 460 g. Materiał: PC + PBT.
4.2. Temperatura pracy: od -45°C do +75°C.
4.3. Temperatura przechowywania: od -55°C do +85°C. Stopień ochrony: IP67.
