OPRYSKIWACZE  SAMOJEZDNE RAPTOR

Z BELKĄ Z TYŁU LUB Z PRZODU OPRYSKIWACZA



Samojezdne opryskiwacze Berthoud RAPTOR to nowoczesne, bardzo wydajne maszyny do oprysku. Wyjątkowy styl i design wykonania, zaokrąglone linie, nowoczesne kształty, najnowsze technologie, takie jak dynamiczna przekładnia napędowa, zapewniająca zoptymalizowanie zużycia paliwa i umożliwiająca czerpanie większej przyjemności z prowadzenia dużej maszyny, komfort pracy oraz bezpieczeństwo wykonywania zabiegów oprysków z jednoczesnym zachowaniem wysokich osiagów i wydajności w pracy - to podstawowa charakterystyka tych maszyn. Seria RAPTOR dysponuje również wieloma interesującymi opcjami dodatkowymi, takimi jak hydraulicznie regulowana wysokość prześwitu, umożliwiająca dostosowanie opryskiwacza samobieżnego do wymogów uprawy, na przykład do przeprowadzenia oprysków na wysokiej uprawie kukurydzy.



Opryskiwacze samojezdne BERTHOUD RAPTOR

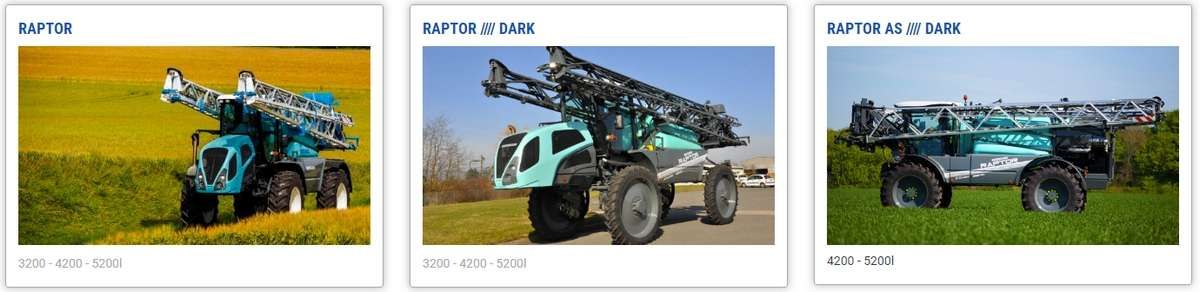

W skład serii nowoczesnych opryskiwaczy samobieżnych Berthoud RAPTOR wchodzą 3 główne modele. Są to modele RAPTOR (ze zbiornikami głównymi o pojemnościach 3200, 4200 lub 5200 litrów, z belkami polowymi montowanymi z tyłu maszyny, z dostępnymi szerokościami od 24 do 44 metrów), RAPTOR DARK (który jest wersją PREMIUM opryskiwacza RAPTOR wykonaną w nowoczesnym stylu DARK, ze zbiornikami od 3200 do 5200 l i belkami od 24 do 44 m) oraz RAPTOR AS DARK (opryskiwacz z belką do oprysku montowaną z przodu maszyny o dostępnych szerokościach roboczych od 36 do 42 metrów, dostępne pojemności zbiornika głównego to 4200 lub 5200 litrów, opryskiwacz jest wyposażony w panoramiczną, amortyzowaną kabinę operatora).

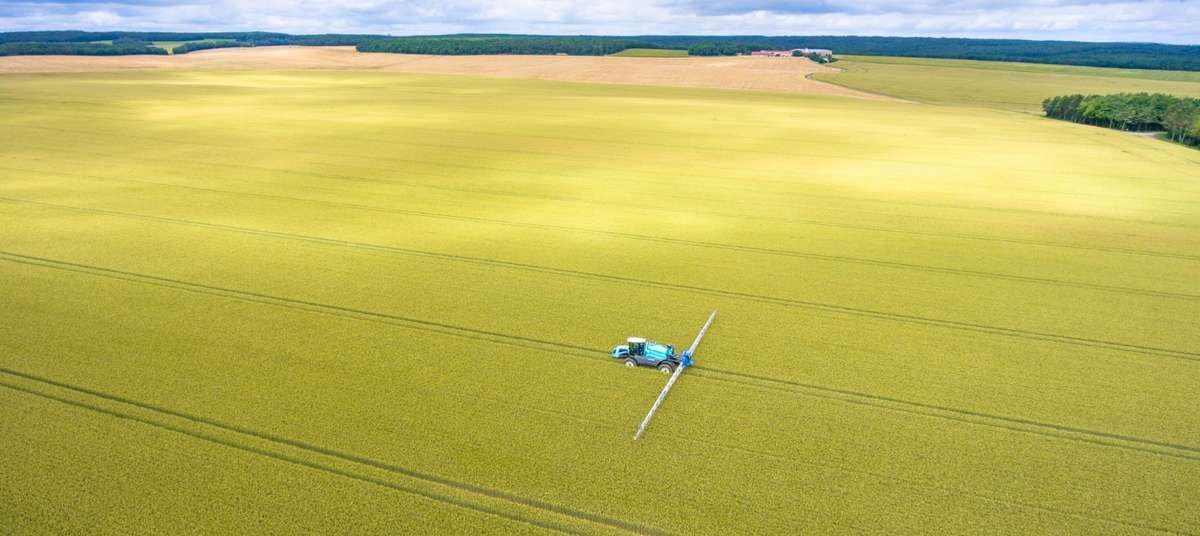

Opryskiwacz samojezdny RAPTOR w ścieżkach technologicznych podczas oprysku



OPRYSKIWACZE Z BELKĄ Z TYŁU

BELKA POLOWA MONTOWANA Z TYŁU OPRYSKIWACZA SAMOJEZDNEGO

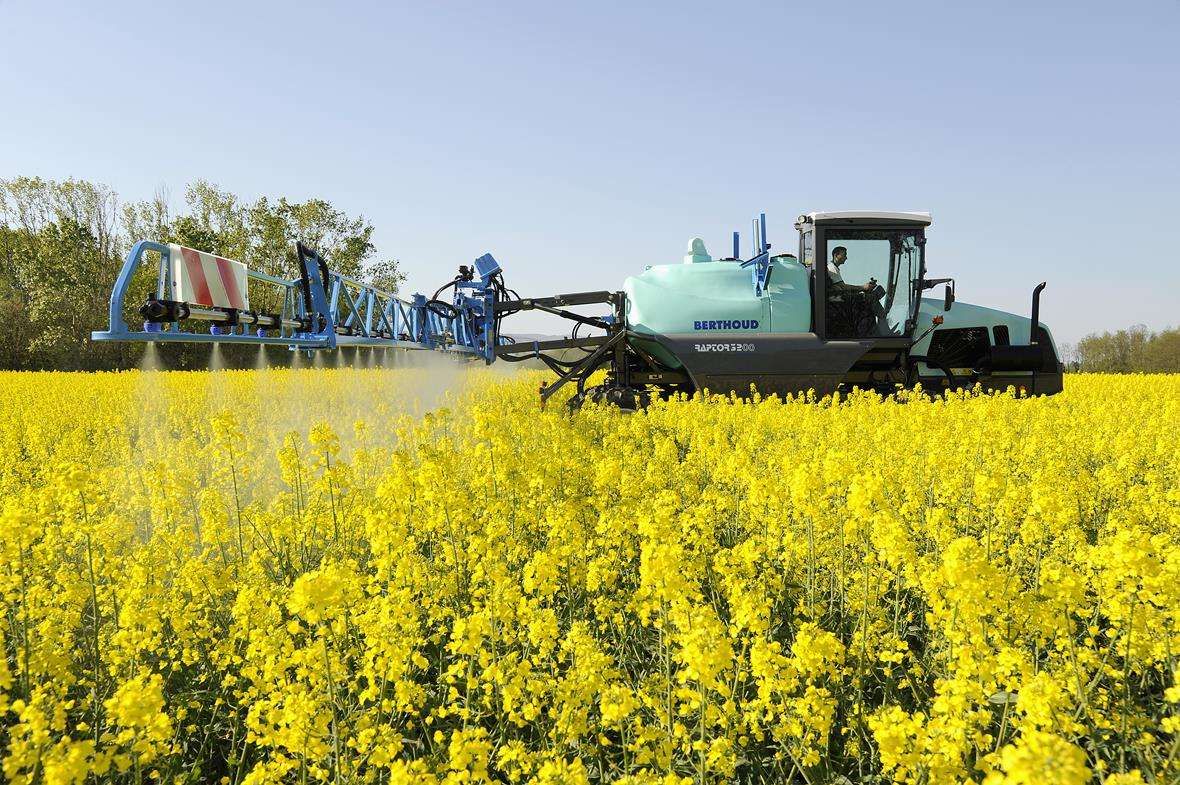

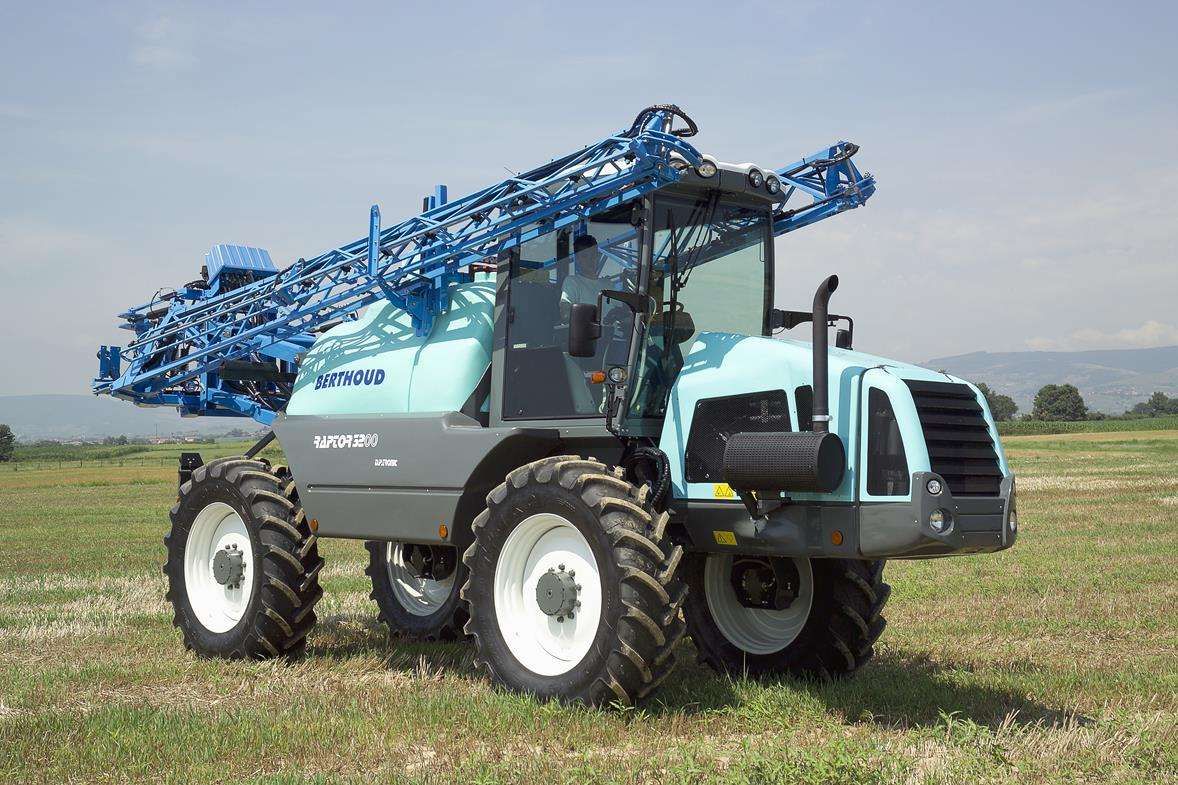

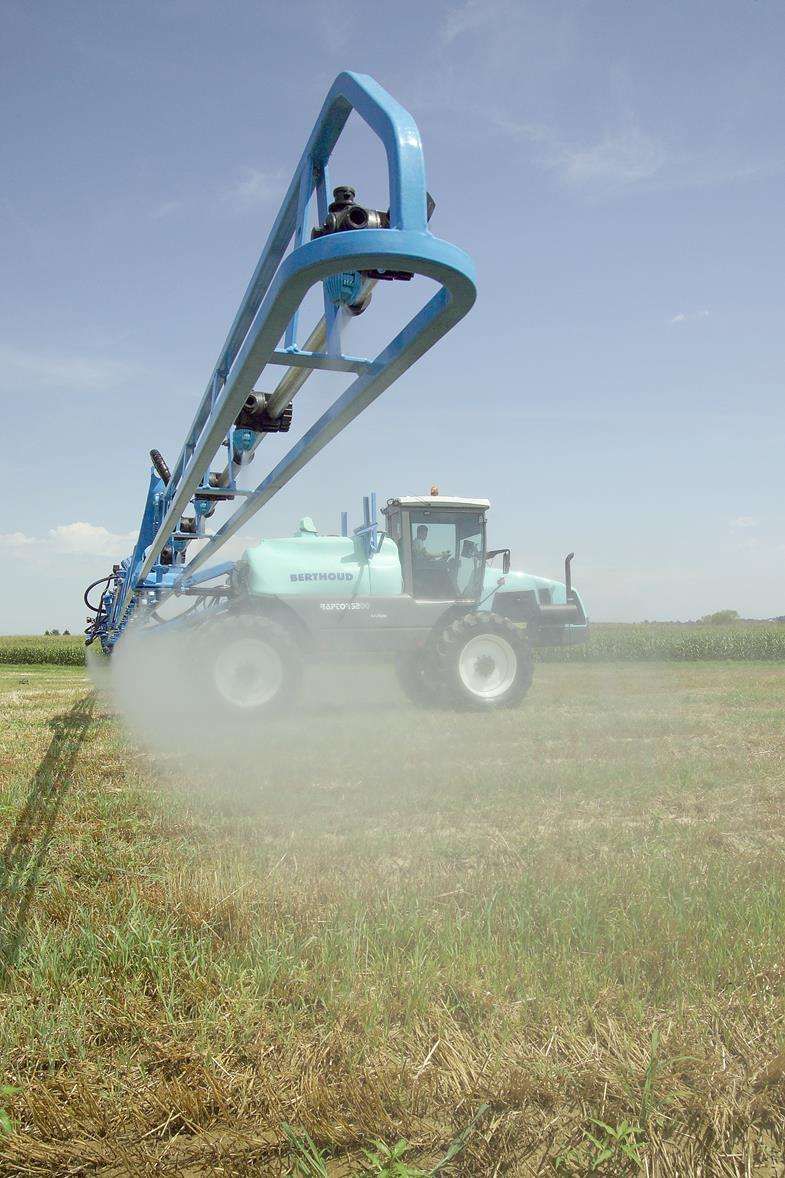

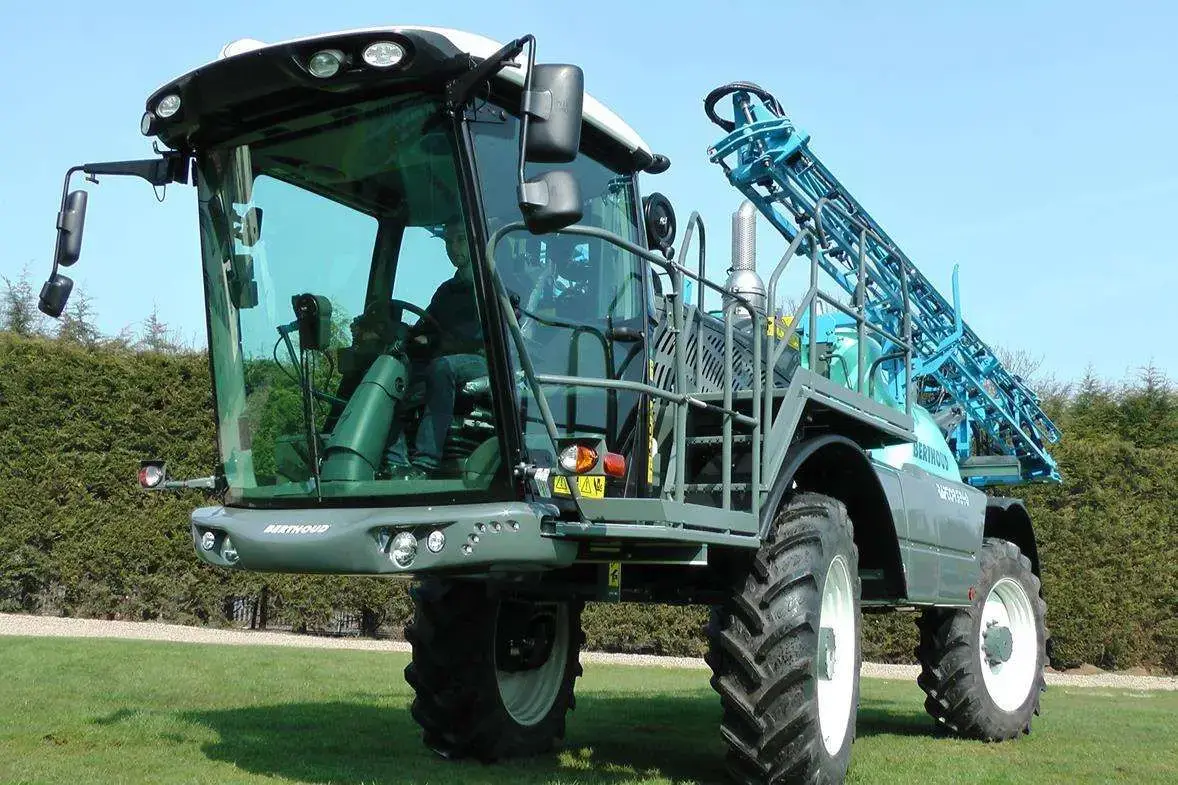

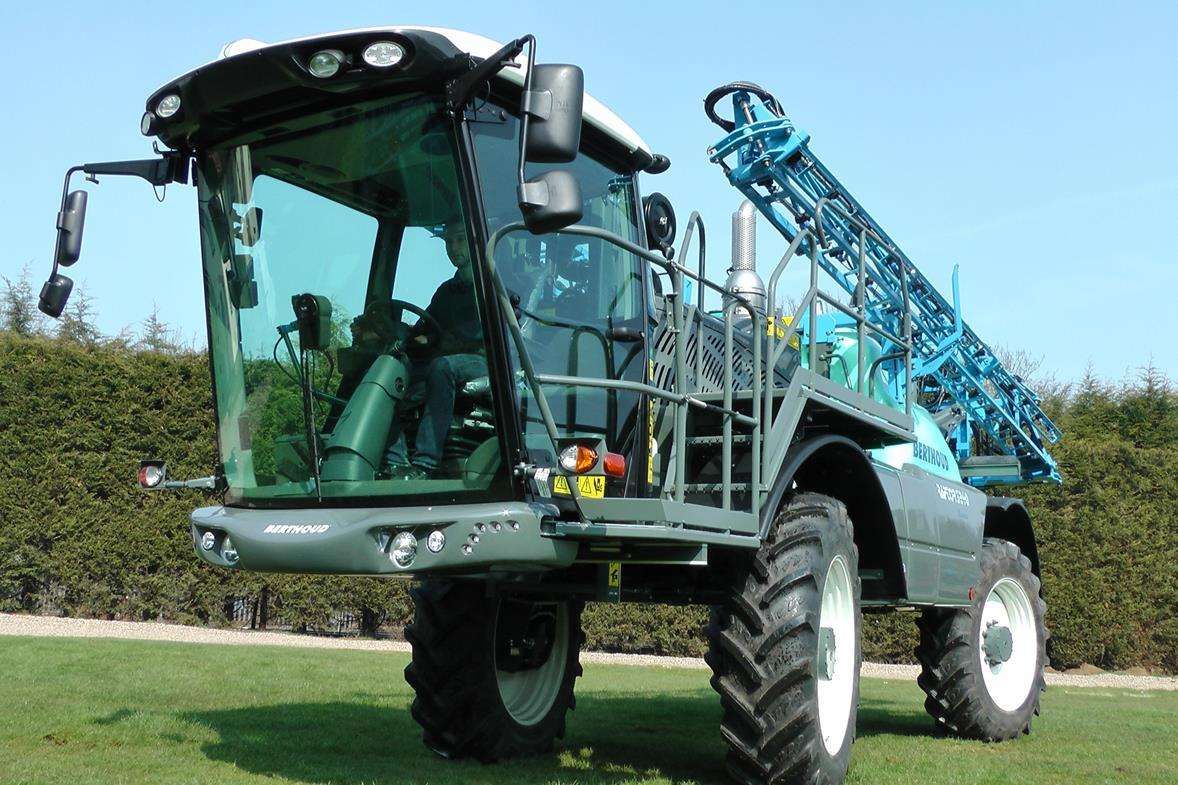

Opryskiwacz samojezdny Berthoud RAPTOR z belką montowaną z tyłu



Szeroki wybór belek do oprysku

Opryskiwacze samojezdne RAPTOR mogą być wyposażone w belkę polową do oprysku, montowaną z tyłu maszyny. Dostępne modele i szerokości belek, są następujące:

- AXIALE: 24 - 33 m z zawieszeniem osiowym (Axiale)
- AXIALE : 36 - 38 m z zawieszeniem wahadłowo-osiowym
- EKTAR B2 : 36, 38, 40 lub 42 m z zawieszeniem wahadłowo-osiowym
- EKTAR B3 : 36, 38, 39, 40, 42 lub 44 m z zawieszeniem wahadłowo-osiowym

Opryskiwacz samojezdny Berthoud RAPTOR DARK z belką montowaną z tyłu



Belka do oprysku nawet 44 m!

Pojemność zbiornika głównego opryskiwacza RAPTOR DARK może wynieśc 5200 litrów, w połączeniu z belką do oprysku o szerokości 44 m można uzyskać bardzo dużą wydajność roboczą. Do tego modelu opryskiwacza samobieżnego dostępne są następujące belki:

- AXIALE: 24, 28, 30, 32, 36 lub 38 m
- EKTAR B2 : 36, 38, 40 lub 42 m z zawieszeniem wahadłowo-osiowym
- EKTAR B3 : 36, 38, 39, 40, 42 lub 44 m z zawieszeniem wahadłowo-osiowym

OPRYSKIWACZ Z BELKĄ Z PRZODU

RAPTOR AS DARK Z BELKĄ MONTOWANĄ Z PRZODU MASZYNY



Opryskiwacz samojezdny Berthoud RAPTOR AS DARK z belką z przodu maszyny



Belka z przodu: wszystko w polu widzenia

Panoramiczna kabina opryskiwacza jest bardzo wygodna, szerokie pole widzenia umożliwia kontrolowanie wzrokiem całej szerokości belki do oprysku. Jest to łatwiejsze niż bezustanne spoglądanie w lusterko wsteczne.

Belka EKTAR AS jest specjalnym modelem belki montowanym z przodu opryskiwacza samojezdnego. Belka została wykonana z aluminium, o szerokościach roboczych 36 do 42 m, jest dedykowana do opryskiwaczy samojezdnych RAPTOR AS. Jest całkowita szerokość po złożeniu wynosi 2,55 m a to umożliwia jazdę po drodze opryskiwaczem z prędkością 40 km/h. Dodatkowo, belka polowa charakteryzuje się znakomitą solidnością, dzieki swojej trójkątnej strukturze.

Opryskiwacz samobieżny z belką z przodu, podczas oprysku na polu



Stabilna belka z przodu opryskiwacza samobieżnego

Sterowanie ruchami belki odbywa się za pomocą elektrorozdzielaczy (ED) z kabiny opryskiwacza. Wyrówanie do linii zmiennej geometrii i korekcji przechylenia belki są wyposażeniu standardowym.

Belka EKTAR AS posiada zawieszenie typu wahadłowego, oferuje dzięki temu szerokie pole widzenia dla operatora. Belka jest także wyposażona w układ chroniący przed ruchami przód - tył (jednocześnie na ruchomiej ramie i na każdym siłowniku składającym ramiona główne) oraz w układ amortyzujący który daje jej bardzo dobre zachowanie na pochyłym terenie oraz podczas pokonywania zakrętów.

Dostępne są następujące szerokości belki  EKTAR AS : 36, 38, 40 lub 42 m.

HYDROSTATYCZNY UKŁAD NAPĘDOWY

BOSCH REXROTH z motoreduktorami



Silny i wydajny napęd hydrostatyczny BOSCH REXROTH z motoreduktorami zapewnia siłę podczas jazdy dużym opryskiwaczem samobieżnym. Dostępne są  3 zakresy przełożeń zmienianych pod obciążeniem: 0/19 – 0/25 – 0,40km/h. Seryjnie opryskiwacze samojezdne są wyposażone w blokadę hydromechaniczną  PRZÓD/TYŁ oraz w mechanizm różnicowy lewa/prawa strona. Dodajmy do tego tryb prowadzenia AUTOMOTIVE i regulator prędkości jazdy HYDROPILOT również w wyposażeniu seryjnym opryskiwaczy RAPTOR jak i tryb jazdy oszczędnej ECO.



Układ napędowy hydrostatyczny BOSCH REXROTH z motoreduktorami



Jednostką napędową w opryskiwaczach samojezdnych jest 6-cylindrowy silnik DEUTZ, spełniający normy TIER. Dostępne są różne moce silnika, w zależności od modelu opryskiwacza. Wygodny podłokietnik wyposażony w przyciski obsługowe oraz przełączniki a do tego zaawansowany komputer pokładowy REXROTH wszytko to ułatwia operatorowi pilotowanie maszyny. Wszystkie niezbędne informacje dotyczące pracy silnika i różnych ustawień pojazdu znajdują się w zasięgu wzroku.

Wygodny podłokietnik i komputer sterujący REXROTH



WYDAJNA POMPA OMEGA 550 L/MIN

POMPA DO OPRYSKU WIRNIKOWA 2-TURBINOWA



Omega to wydajna pompa wirnikowa 2-turbinowa, skonstruowana przez BERTHOUD, która duży wydatek z wysokim ciśnieniem roboczym: wydatek wynosi 550 l/min. na ciśnieniu 3 barów. Pompa Berthoud OMEGA skłąda się z dwóch komór ciśnieniowych: z komory niskiego i z komory wysokiego ciśnienia. Jest to pompa samozasysająca, o zmiennym wydatku z ciśnieniem roboczym mogącym sięgać 8 barów w oprysku. Dzięki jej umieszczeniu blisko spustu, pompa umożliwia znacząco zmniejszyć ilości resztek cieczy. Pompa wirnikowa OMEGA jest pompą w 100% skonstruowaną i produkowaną przez BERTHOUD.



Sprawdzona i wydajna pompa OMEGA



Wysokie ciśnienie robocze pompy OMEGA ułatwia pracę belki polowej nawet o bardzo dużej szerokości roboczej, siegającej nawet 44 metrów oraz współpracę z rozpylaczami inżektorowymi lub przeciwznoszeniowymi, coraz częściej stosowanymi podczas zabiegów opryskowych. Pompa posiada solidną, wyjątkowo masywną konstrukcję, przez co jest trwała i silna.

ROZWIĄZANIA  ELEKTRONICZNE

WYSOKA PRECYZJA OPRYSKU



Rozwiązania opierające się na zaawansowanej elektronice mają na celu zwiększenie precyzji przeprowadzania zabiegu oprysku, który powinien być wykonany w odpowiedniej dawce i w odpowiednim miejscu na polu. Do tego potrzebna jest niezbędna armatura na opryskiwaczu (zbiornik z dokładnym pomiarem ilości cieczy, czujnik ciśnienia, czujnik prędkości jazdy, odpowiednio zaprojektowane zawory i pompa, przewody prowadzące ciecz roboczą, elektrozawory, belka do oprysku...). Czasami użytkownik nie zdaje sobie sprawy, że zaawansowana technologia musi połączyć ze sobą komponenty mechaniczne oraz elektroniczne na opryskiwaczu. Rozwiązania wykorzystujące do swojej precyzyjnej pracy sygnały satelitarne usprawniają opryski. Unika się nakładek, podwójnie opryskanym miejsc na polu, odpowiednie sekcje opryskiwacza są wyłączane w precyzyjnie ustalonym miejscu i czasie. Nowoczesnymi rozwiązaniami technicznymi, które mogą być zamontowane na opryskiwaczach samobieżnych Berthoud RAPTOR to także opcjonalne układy BOOM CONTROL utrzymujące belkę polową na odpowiedniej wysokości, które wykorzystują w tym celu czujniki ultradźwiękowe.

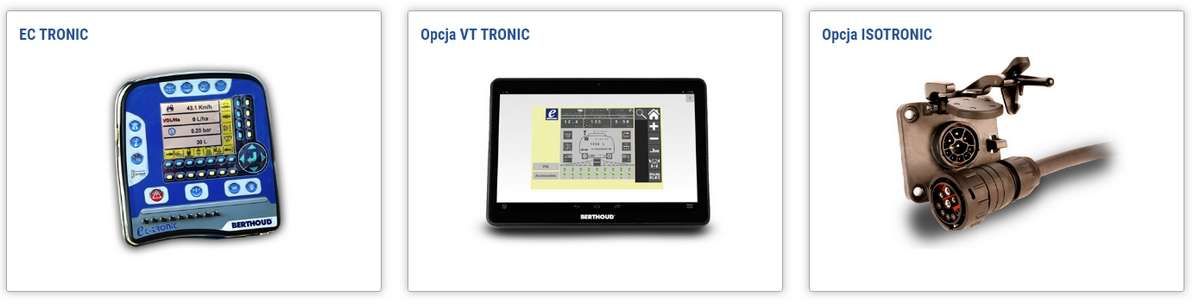

Dostępne regulacje elektroniczne dla opryskiwaczy samojezdnych Berthoud Raptor

Rozwiązaniem najnowszej generacji jest także opcjonalny układ SPRAYTRONIC. W zależności od prędkości jazdy, elektrozawór umieszczony na każdym rozpylaczu będzie odcinał oprysk. SPRAYTRONIC umożliwia zmianę dozowania rozpylacza o 70% i w konsekwencji prędkość w takich samych proporcjach, bez zmiany ciśnienia roboczego. W rezultacie unika się konieczności zmiany rozpylacza na inny o innej przepustowości a uzyskuje się możliwość wyboru odłączania rozpylacz po rozpylaczu.

BERTHOUD jest członkiem fundacji AEF (Agricultural Industry Electronics Foundation), której celem jest promowanie normy ISOBUS dla zestawu maszyn, terminali i ciągników, dzięki wspólnemu protokołowi komunikacji między nimi, określonanemu jako norma ISO 11783. Celem tych wszystkich działań jest uzyskanie doskonałej kompatybilności między różnymi dostawcami i producentami maszyn rolniczych oraz całkowita swoboda wyboru urządzenia przez finalnych użytkowników.

EC-TRONIC i Joystick E-PILOT

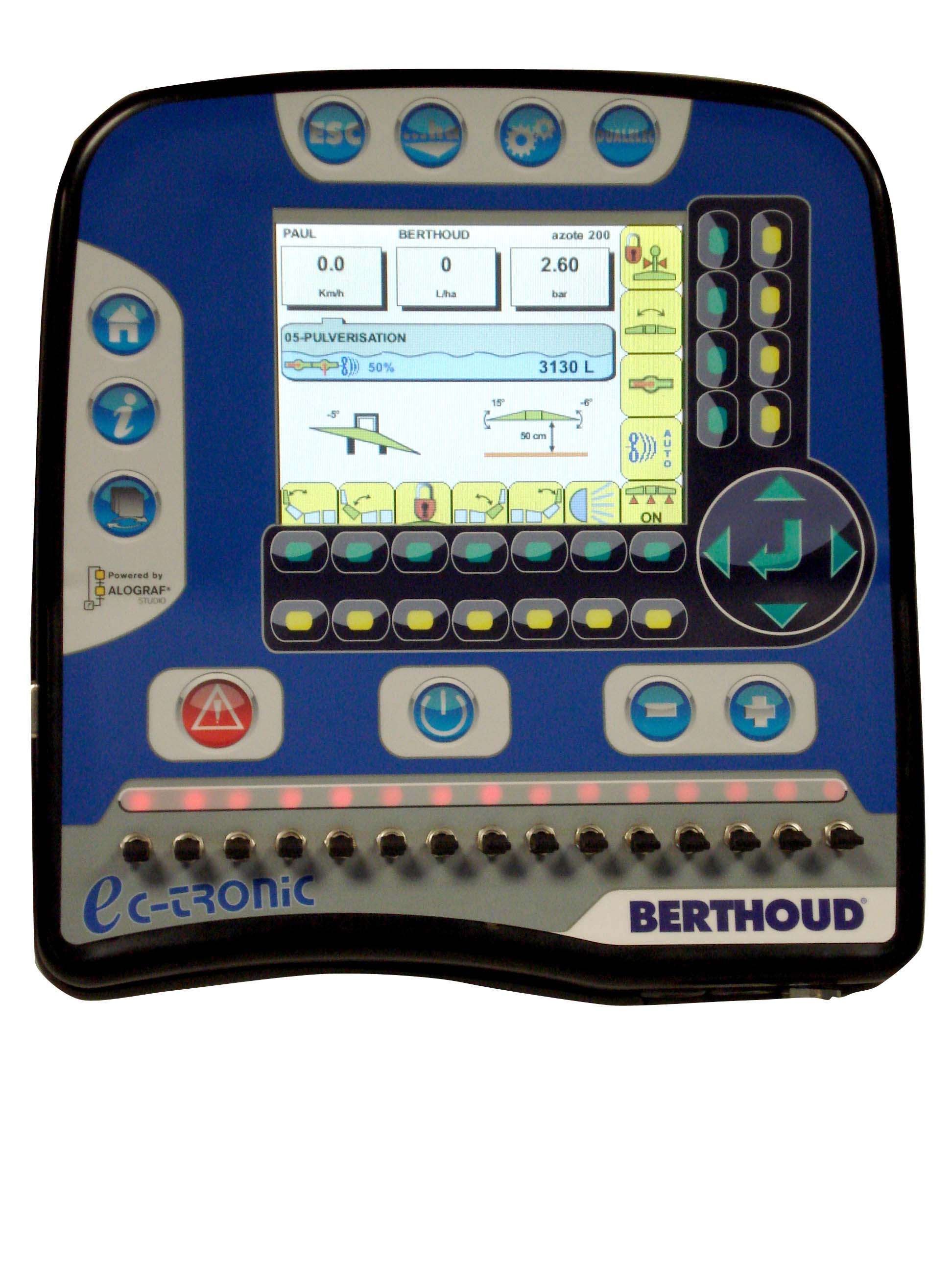

Komputer EC-TRONIC oraz JOYSTICK E-PILOT



Układ regulacji elektronicznej DPAE BERTHOUD, wykorzystujący czujnik ciśnienia, oferuje wiele zalet: większą precyzję (pomiar ciśnienia najbliżej rozpylacza, dokładny również przy pomiarach małych ilości cieczy), nieczułość na zjawiska zapychania się i zatykania, brak konieczności kalibracji powrotu cieczy, mniej czynności konserwacyjnych, zamykanie rozpylaczy bez zmiany ustawień.

Komputer Berthoud EC-TRONIC to: ciągłe wyświetlanie głównych parametrów oprysku (dawka/ha, prędkość jazdy, mierzone ciśnienie), zintegrowanie z niektórymi opcjami jak zawór DUALELEC, zapisywanie danych (dotyczących pola, użytkowników). Indywidualne sterowanie 15 sekcjami oraz sterowanie sekwencyjne z wykorzystaniem joysticka wielofunkcyjnego. Kompatybilność z układami wspomagającymi jazdę z wykorzystaniem sygnału GPS: ISOBUS, Trimble TUVR.

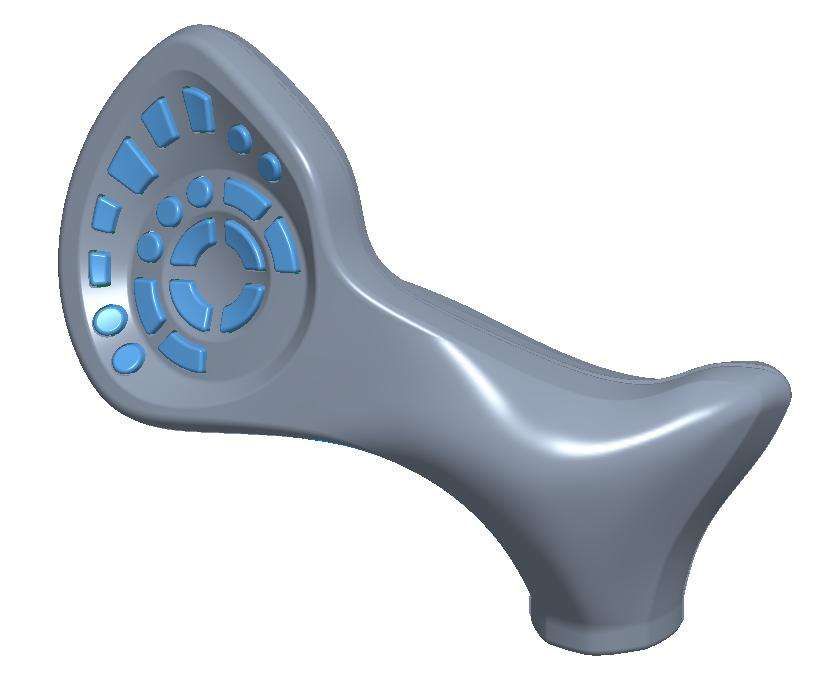

Opryskiwacze RAPTOR są dostarczane z bezprzewodowym joystickiem E-PILOT, który umożliwia sterowanie funkcjami hydraulicznymi opryskiwacza, uruchomieniem oprysku w promieniu 20 m od maszyny. To bardzo praktyczne rozwiązanie bardzo doceniane przez wszystkich operatorów opryskiwaczy samojezdnych.

Komputer Berthoud VT-Tronic i ISOBUS

Komputer VT-Tronic i ISOBUS



VT-TRONIC jest zaawansowanym terminalem ISOBUS oferującym seryjnie takie funkcje jak: nawigacja, rozłączanie sekcji, zmienne dawkowanie i dokumentowanie. Obsługiwany dotykowo wyświetlacz umożliwia wyświetlanie informacji w przesuwalnych oknach, by jeszcze bardziej zyskać na komforcie i czytelności. Działa na systemie Android, na którym można zainstalować dodatkowe aplikacje zwiększające jego funkcjonalność.

Opcjonalny terminal VT TRONIC o przekątnej ekrany 25.6 cm (10.1'') jest zaawansowanym rozwiązaniem zgodnym z normą ISOBUS, oferującym funkcje prowadzenia, rozłączania sekcji, zmiennego dawkowania i dokumentacji. Systemem operacyjnym jest Android, na którym możliwe jest zainstalowanie dodatkowego oprogramowania w celu zwiększenia funkcjonalności. Możliwe jest również pobranie aplikacji rolniczych. Terminal może być oczywiście wykorzystany również do innych maszyn ze standardem ISOBUS.

Opryskiwacz w wersji ISOTRONIC (opcja) jest dostarczany bez terminala obsługowego. Po podłączeniu terminala ISOBUS, opryskiwacz zostanie rozpoznany przez Terminal Uniwersalny (UT), na którym zostaną wyświetlone parametry oprysku, terminal zapewni sterowanie funkcjami opryskiwacza. To samo dotyczy zaawansowanych aplikacji rolnictwa precyzyjnego, zgrupowanych pod koncepcją KONTROLERA ZADAŃ (Task Controler, TC): rozłączanie sekcji (TC-SC), zmienne dawkowanie (TC-GEO), dokumentacja zadań (TC-BAS) i funkcja urządzeń zewnętrznych (AUX), które będą obsługiwane za pomocą Terminala Uniwersalnego, jeśli na to pozwoli.
